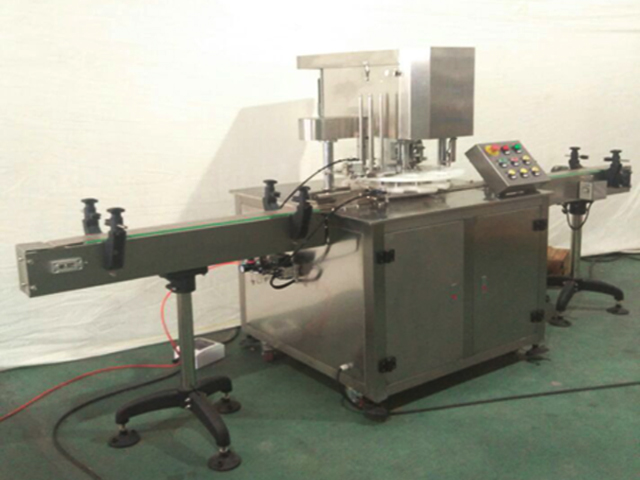

Automatisk linjär metallplåt av aluminiumburkar förseglingsmaskin

Material: Rostfritt stål
Täckhuvud: 1
Antalet förseglade burkar: En
Förseglingshastigheten: 25-30 per minut
Tätningshöjden: 40-200 mm
Diametern på den tillgängliga flaskan: 35-100 mm
Arbetstrycket: Ac220v 50/60hz（Ac380v 50/60hz）
Effekt: 1,1kw
Vikt: 500 kg
Storlek: 3000*900*1700mm

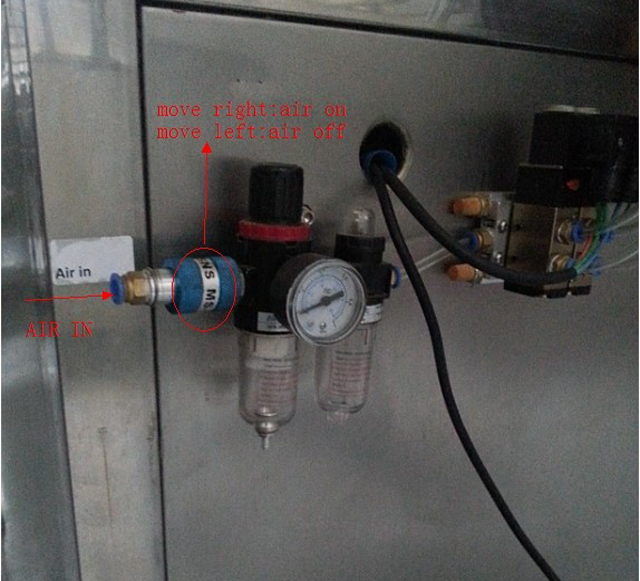

Luftkällan: 0,5 mpa

Denna produkt gäller främst förseglande förpackningar av de runda burkarna med olika PET-plast, järn, aluminium, papper och andra kvaliteter, den har en avancerad design och en rimlig struktur som är lätt att hantera, för att vara en nödvändig och idealisk förpackningsutrustning för livsmedel , läkemedel, te, kemiteknik och andra industrier.

Huvuddelen av denna produkt antar alla rostfria material, med ett enkelt och vackert utseende och överensstämmer med designkraven från de flesta av standardproduktionsavdelningarna.

Denna produkt antar en- eller trefasströmkällan, med dess effekt som når 1,1kw, dess olika delar och komponenter under precisionsbearbetning, produktionsteknologier och andra utfällda och kontinuerligt förbättrade genom vår företags långvariga kundupplevelse, och nyckeldelen har en unik design med hög hållfasthet, lågt ljud och bra tätningsprestanda.

Denna produkt överensstämmer med bestämmelserna i de nationella standarderna, avdelningsstandarderna och företagsstandarderna och lämnar fabriken först efter att ha klarat den strikta inspektionen och testet.

Den är av en helautomatisk produktionslinjedesign, som kan utgöra produktionslinjerna med påfyllningssystemet, vägnings- och påfyllningssystemet eller märkningssystemet.

Prestandaspecifikation

1. De fyra tätningshjulen är anpassade för tätning, varvid två knivar för fållning, och ytterligare två för ämnespressning, med en enkel princip och bekväm justering;

2. Den senaste generationens mekaniska design har antagits, burkkroppen kommer inte att rotera under förseglingsprocessen, förseglingskniven roterar för att slutföra förseglingen, vilket är pålitligt och säkert och lämpligt för förseglingsförpackning av de ömtåliga produkterna och flytande produkter;

3. Hobbingknivens funktion och lyftningen av knivstödet styrs av den mekaniska kammen, med stabil och pålitlig drift

4. Hobbingkniven antar tillverkningen från 304 rostfritt stål, med hållbar service och bra tätningsprestanda.

5. Driftgränssnittet är mycket enkelt för att underlätta driften.

Huvudfunktioner

1. Det är en burksömmare av den senaste generationen, med dess viktigaste egenskap att burkkroppen inte roterar vid försegling, för att undvika att produkterna i burken kan förskjutas och falla ut;

2. Driftgränssnittet är enkelt med en rimlig design;

3. Det är av hög bearbetningsprecision, och huvudkroppen antar tillverkning av allt rostfritt stål, i enlighet med designkraven för produktionsavdelningarna.

4. Det kan utgöra produktionslinjer med fyllning, märkning, kodsprutningsutrustning och annat, med hög produktionseffektivitet.

5. Det kan upptäcka det nedre locket automatiskt och kretskontrolldesignen är rimlig.

6. Alla delar och komponenter, de elektriska tillbehören och andra antar produkterna från de berömda inhemska fabrikerna, med pålitlig och stabil kvalitet.

Tekniska parametrar

Material: rostfritt stål
Täckhuvud: 1
Antal förseglade burkar: en
Förseglingshastighet: 25-30 per minut
Tätningshöjd: 40-200mm
Diametern på den tillgängliga flaskan: 35-100 mm
Arbetstryck: AC220V 50/60Hz（AC380V 50/60Hz）
Effekt: 1,1KW
Vikt: 500KG
Storlek: 3000*900*1700mm
Luftkällan: 0,5 MPa

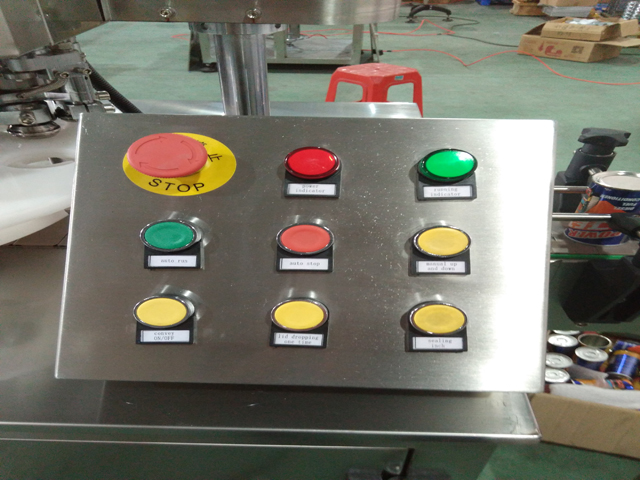

Manöverpanel

1. Strömindikatorn (den röda indikatorlampan): den röda indikatorlampan lyser och indikerar att utrustningen är påslagen och vice versa

2. Driftsindikatorn (den gröna indikeringslampan): den gröna indikeringslampan lyser för att indikera att utrustningen är i drift och vice versa

3. Nödstoppet: i nödfall, tryck på denna knapp och utrustningen stannar omedelbart, alla andra strömbrytare fungerar inte, om du vill avbryta, vrid knappen korsvis och den kommer automatiskt att dyka upp med återställda funktioner

4. Drift/på (den gröna knappen): tryck på denna knapp så börjar utrustningen att fungera

5. Drift/av (den röda knappen): tryck på denna knapp så stoppar utrustningen

Inching (den gula knappen): denna omkopplare används huvudsakligen för att felsöka utrustningen, utrustningen fungerar när du trycker på knappen och vice versa.

Principen för utrustningen och installationsmetoden

1. Principen för den dynamiska designen av utrustningen

Denna utrustning använder en asynkronmotor med tvåvärdes elektrisk kapacitet, med motorns effekt på 1,1 kW och rotationshastigheten till 1400 r/min. Det triangulära remhjulet, kugghjulet, turbinen och andra länkväxlar minskar sin hastighet till 40r/min, turbinen roterar en cirkel under påverkan av lyftkammen för att slutföra en process upp och ner, samtidigt som den resp. driver det första och det andra rullnings- och tätningshjulet för att koordinera med kammen under hastighetsskillnaden mellan de två grupperna av tandade hjul, för att slutföra hela processen med rulltätningen av en burk.

2. Principen för utrustningens tätningsdesign

Denna utrustning antar principen om dubbelsöm dubbelsöm, använder proceduren för ocklusion, vikning och nedtryckning av locksidan och burksidan, för att uppnå effekten av tätning. Stegen är som följer:

(1) Placera burklocket ovanpå burken för att få burkkanten att skjuta till öppningen på insidan av burklockets kant.

(2) Använd trycket från lyftaren för att lyfta burkkroppen och få burklocket att jogga till hunden.

(3) Den första rullen omsluter lockets kant inåt, där den ena sidan roterar runt lockets kant och den andra sidan utövar ett tryck mot axeln.

(4) Efter att den första rullen har avslutat operationen, fortsätter den andra rullen att pressa åt den första rundade sömmen som bildas från den första rullen in i den andra rundade sömmen, valsförseglingen är avslutad.

(5) Lyftaren är upp och ner och hunden pressas nedåt för att lämna den tomma burken.

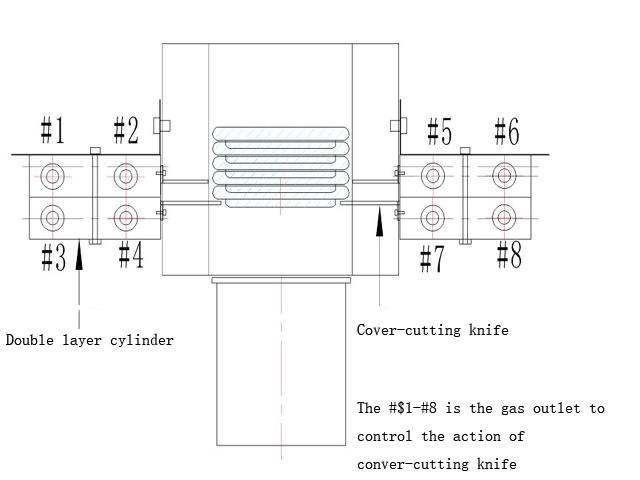

3. Principen för den automatiska locksänkningen

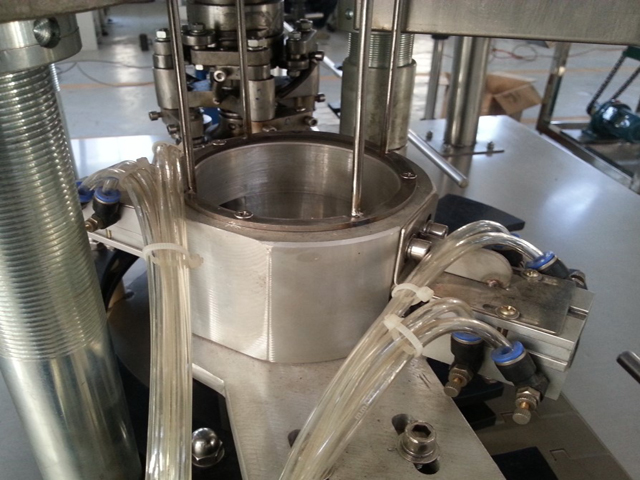

Denna utrustning är utrustad med den automatiska fotoögoninspektionsutrustningen, efter att burken når positionen skickar fotoögat inspektionssignalen till masterstyrkretsen, som skickar de relevanta signalerna i enlighet med designen till lockets sänkningsutrustning för att styra relevant åtgärder för att utföra den automatiska sänkningsfunktionen för locket. Den fysiska automatiska locksänkningsutrustningen och dess princip är som visas i följande bild:

Hur man installerar maskinen steg för steg?

Det första steget: Installera transportörkedjan, kontrollera om den är linjär efter installationen och är ordentligt tät

Det andra steget: Installera transportskenorna, justera för att transportera popburkarna smidigt

Slutligen, efter att ha slagits på och sänt utrustningen, kan den fungera då.

	Kedjan i varje sektion är ansluten och fixerad med ett stift (liknande klockkedjan)
	Transportören kommer att korsa basen
	Kedjebrädan för varje sektion av transportören är ansluten med stiftet
	Skruvarna kan justeras för att dra åt och lossa transportören
	Efter att ha kopplats ihop med stiftet hamras den hårt
	Transportören och huvudutrustningen är anslutna och fixerade med två skruvar
	Installationen av transportskenorna
	Montering och fast anordning av skenorna

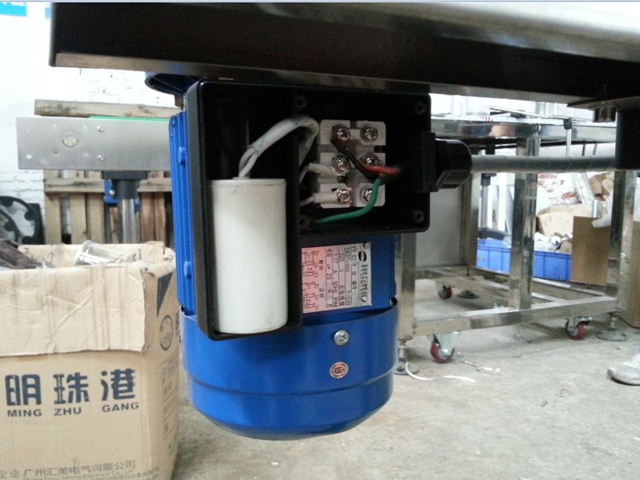

	Slå på transportörens motor (anslut till U1- och U2-terminalen)
