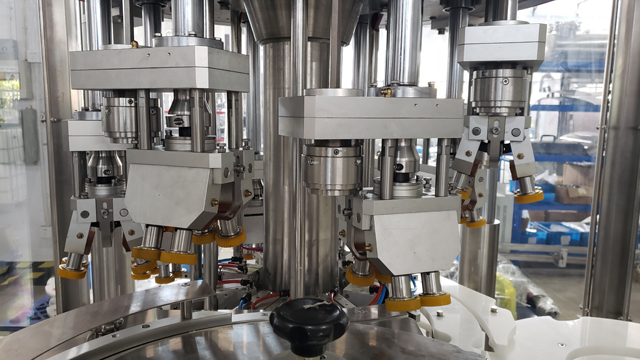

Höghastighetsroterande 8-huvuden kapslingsutrustning för pumpkåpor

• Mått: 2000mm (längd) * 1800mm (bredd) * 2800mm (höjd)
• Täckhuvud: 8 huvuden
• Fristående genomgångsfrekvens: 99 %
• Hastighet: 80 bpm
• Spänning: 220V-380V, 50-60HZ (Baserat på krav)
• Total effekt: 5kw
• Luftkälla som krävs: 0,6Mpa ren och stabil luftkälla
• Körljud (decibel): ≦80 decibel
• Maskinvikt: 3,5 ton
• Maskinmaterial Ram: kolstål outsourcing ram i rostfritt stål;

Höghastighetstypen för pumplock med skruvkork består av flera huvuddelar, inklusive flask-/lockmatningsautomatisk lockhiss och avkodare inlopps- och utloppsflaskmallar förslutningsmekanism avvisningsmekanism elektrisk kontroll etc.

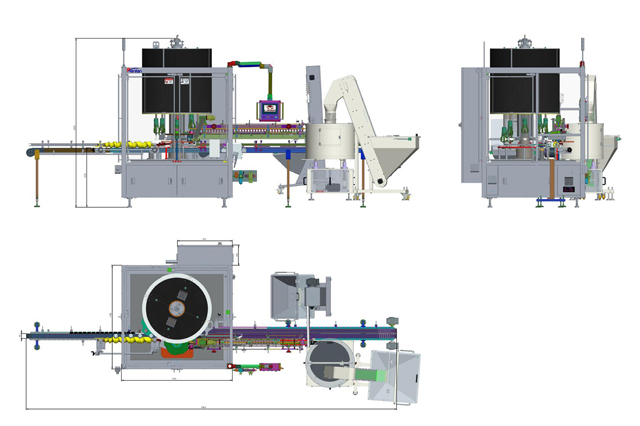

Ritning

Drag

• PLC-styrd, integrerad lockmatning, greppning, insättning och rotation (kan anslutas till automatisk kapsorteringsmaskin för att realisera full automatisering)
• Produktionskapaciteten kan uppnå 80 bpm med 8 huvuden
• Skonsam användning, inga repor och skador på kapsyler och behållare
• Snabba omställningar
• Modulstruktur, manipulera på pekskärmen, enkelt underhåll

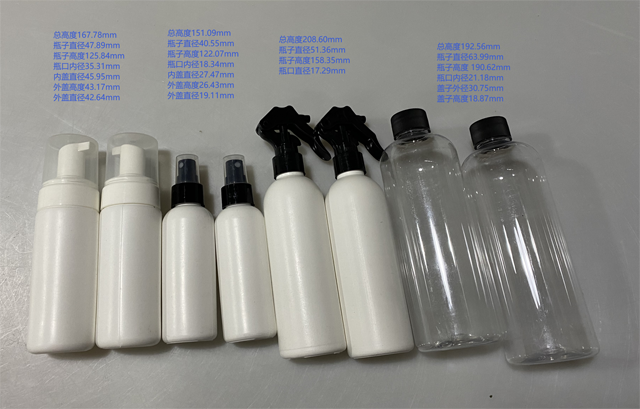

• Lämplig för olika storlekar av lock, applicerbar i den dagliga kemiska industrin
• Lätt att koppla till påfyllningsmaskin och etiketteringsmaskin
• Lågt löpljud

Arbetsprincip

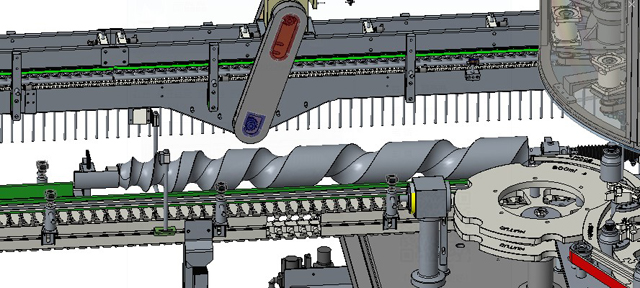

Flaskmatning med skruvstång

Flaskskruven bearbetas genom konturdesign, med exakt och snabb flaskmatning; Milda rörelser, inga skador på flaskan. Skruvdriften följer huvuddrivningen, skruvvinkeln kan ställas in via pekskärm så att den matchar stjärnhjulet. Det finns en sensor vid flaskskruven, ingen flaska, inget lock och larm när flaskan sitter fast.

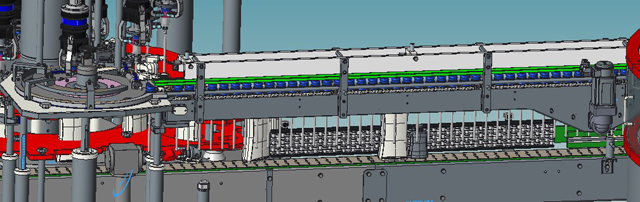

Servolockmatning:

Skruvlocket använder servomotor för att mata kedjan. Servomotorn har fördelarna med periodisk start och stopp, periodisk positiv och negativ rotation, inte bara minska buller och undvika att locket fastnar.

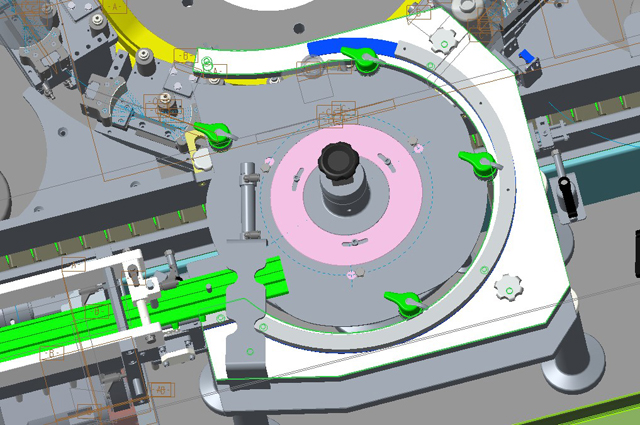

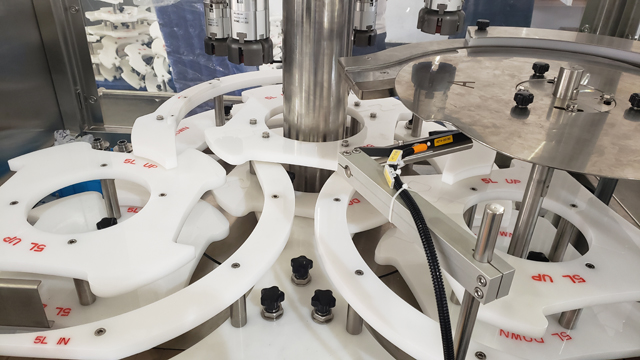

Cap-Dividing

Capsavdelaren anpassas efter lockformen och olika diametrar skulle kräva byte, men bara den vita delen på följande bild behöver ändras.

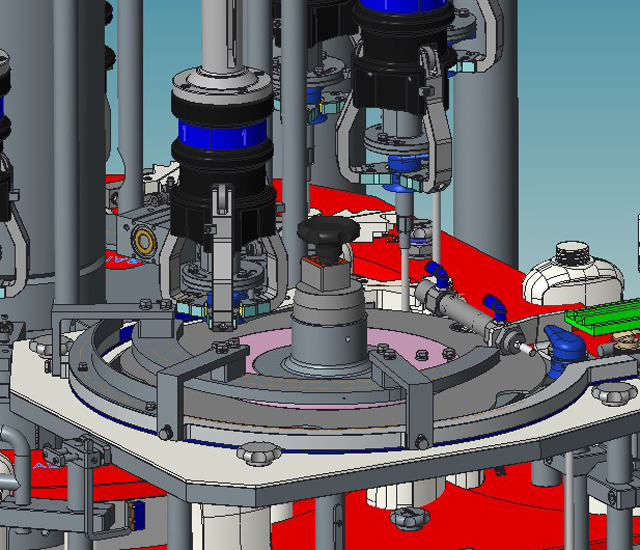

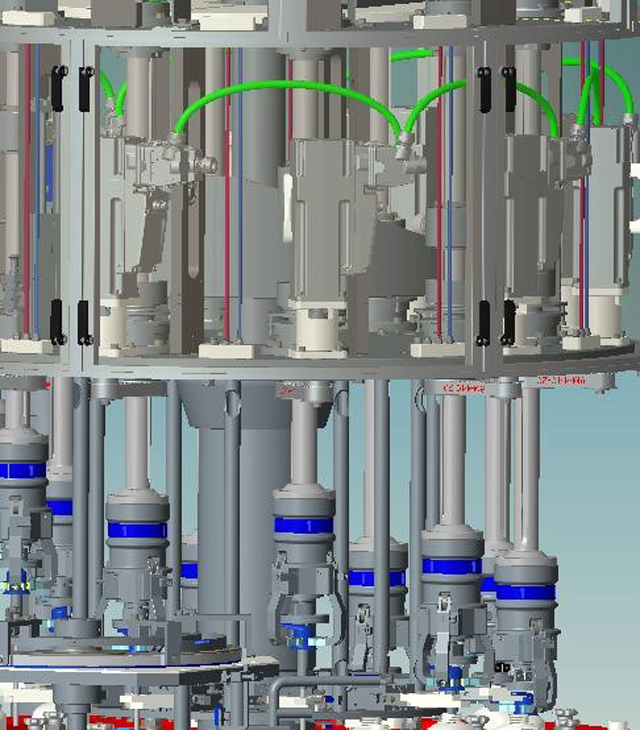

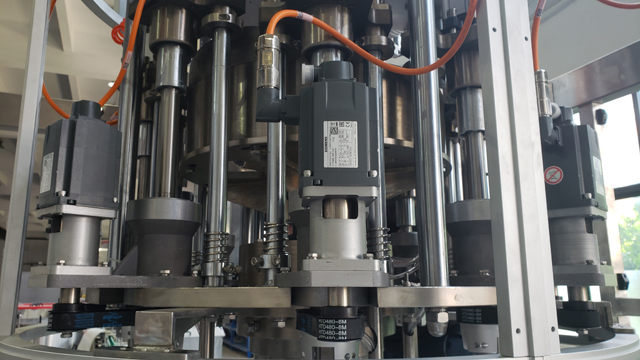

Servotäckning:

Skruvlocksmaskinen använder Siemens drivsystem, som kombinerar styrsystemet och servomotorn i ett ultrakompakt enhetligt system för maximal flexibilitet på minimalt utrymme och 90 % minskning av kablage. I processen för kapning kan servomotorn styra kapningskurvans rörelse i sektioner, och kan samtidigt säkerställa en smidig segmenteringsprocess och realisera den digitala kapningsmomentkontrollen, som är helt överlägsen den traditionella kopplingsmomentkontrollen.

• Sluten kretsstyrning av servomotorn och program under hela kapningsprocessen;
• Justera kapslingskraften automatiskt tills det inställda vridmomentet uppnås;
• På grund av den exakta och flexibla kontrollen av rörelsedrivningsmodulen och programmet kan påverkan av trögheten hos lockhuvudet och delarnas avvikelse elimineras;
• Vridmomentväxling mellan olika produkter kan enkelt uppnås genom att ändra programmets inställda värde.

Obs: För 8-huvuden kapslingsmaskin för avtryckarlock är kapslingshuvudena olika:

Den använder permanentmagnetkoppling för att kontrollera lockets vridmoment.

• Under kapningsprocessen sprids vridmomentet jämnt till fyra hjul
• Gör icke-relativa rörelser mellan hjul och kåpor
• Håll statisk station mellan hjul och flaskor under locket
• Högvärdigt vridmomentkontrollsystem, ett stabilt och rimligt vridmomentvärde

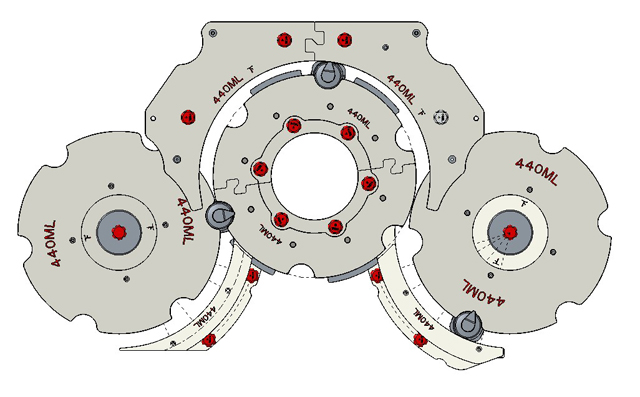

Ändra olika produkter-mallar

Tillverkad av PP, designad av flaskform, med slät yta. Det kan inte bara stabilisera positioneringen, förhindra att flaskan repas; och möjliggör snabb omställning.

För olika specifikationer av produkter, antar den snabbutlösningsdesign. Mallarna är färgkodade för att skilja mellan olika specifikationer.

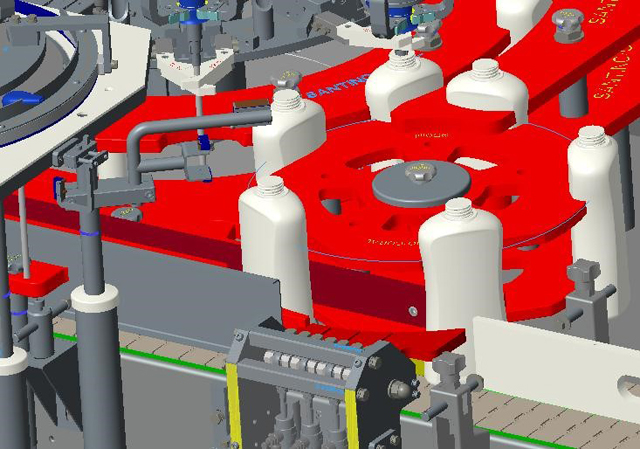

Avslagssystem

Dubbeltransportör utrustad efter lock. De kvalificerade produkterna transporteras normalt, och de okvalificerade (inget lock, inget innerrör, fel applicerat lock) kommer automatiskt att delas till en annan transportör med en svängcylinder. När flaskblocket dyker upp stannar kapslingsmaskinen automatiskt och den startar igen när problemet lösts.

Säkerhetsdörr

Alla dörrar är installerade med gränslägesbrytare för att säkerställa att maskinen stannar och skickar en varningssignal när dörren är öppen. Alla maskiner i produktionsområdet med rörligt skydd är elektriskt förreglade för att helt stänga av huvuddrivningen och styrkretsen och få all maskinrörelse att stanna omedelbart efter att skyddet öppnas.

Huvudsakliga tekniska parametrar

• • Mått: 2000mm (längd) * 1800mm (bredd) * 2800mm (höjd)
  • Täckhuvud: 8 huvuden
  • Fristående genomgångsfrekvens: 99 %
  • Hastighet: 80 bpm
  • Spänning: 220V-380V, 50-60HZ (Baserat på krav)
  • Total effekt: 5kw
  • Luftkälla som krävs: 0,6Mpa ren och stabil luftkälla
  • Körljud (decibel): ≦80 decibel
  • Maskinvikt: 3,5 ton
  • Maskinmaterial Ram: kolstål outsourcing ram i rostfritt stål;
  • Skruvlock i kontakt med locket: polyuretan (PU) ;
  • Skärmdörr: rostfritt stålkant, plexiglas; elbox: rostfritt stål;
  • Anslutning och fixering av mekaniska delar: kolstål, rostfritt stål, etc.;
  • Tätning: gummi

Viktiga tekniska komponenter

• PLC: Siemens
• Pekskärm: Siemens
• Servo: Siemens
• Brytare: Schneider
• Frekvensomvandlare: Siemens
• Knapp: Schneider
• Larmljus: Schmersal
• Säkerhetsdörrbrytare: Schmersal
• Sensor: SICK/IFM/LEUZE
• Fjärrmodul: Fbox-WIFI (för omedelbar kommunikation och fjärrkontroll)

Om ovanstående märken är slut i lager väljer vi likvärdiga märken istället.

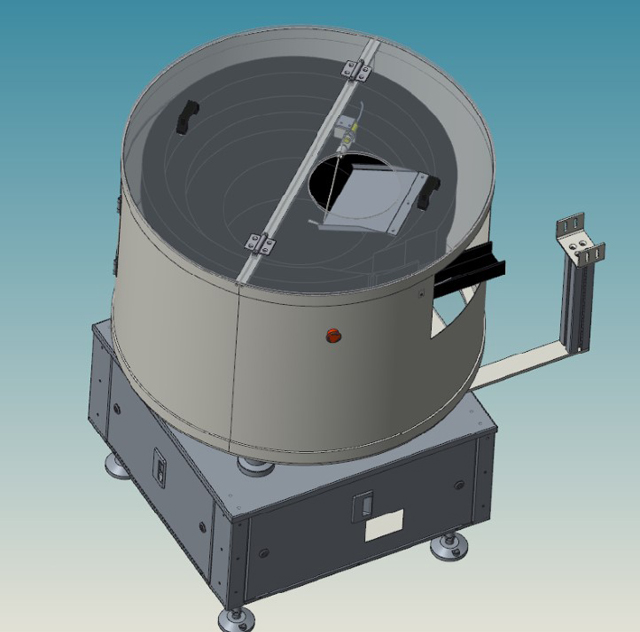

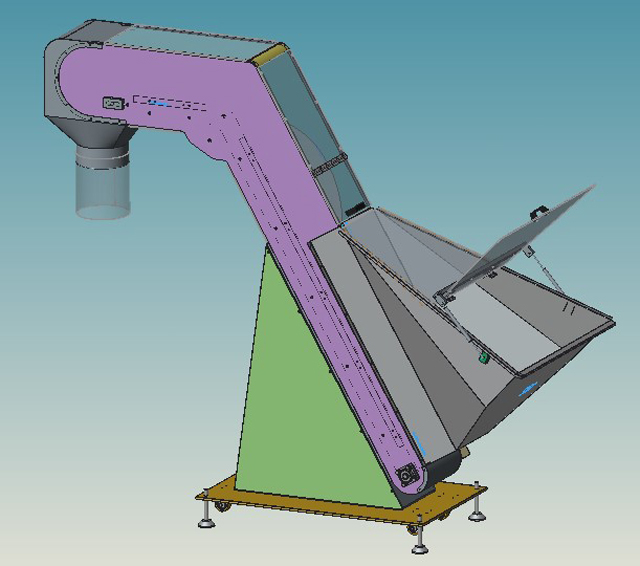

Automatisk Cap Hiss Och Unscrambler

• Det är att arrangera den oordnade spraylocket regelbundet genom vibrerande princip och runda locket genom positioneringsplatta. Locket matas ut från täckkanalen på ett ordnat sätt och kapslingsmaskinen grips av fördelningsplattan.
• Hastigheten på avkodaren justeras automatiskt efter hissen. Hissen är ansluten till avkodaren och kontrollerar automatiskt capsändningshastigheten, som matchas med hela linjehastigheten.
• Avkodaren styrs automatiskt av kapslingsmaskinens gränssnitt, utan manuell justering.
• Parametrarna kan lagras.
• Snabb omställning.

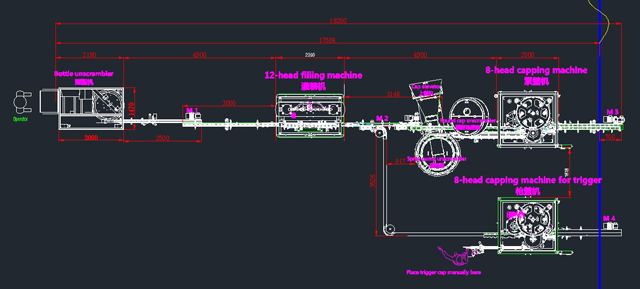

Linjen kan integreras med höghastighetsfyllningsmaskinen för att bilda hela linjen:
