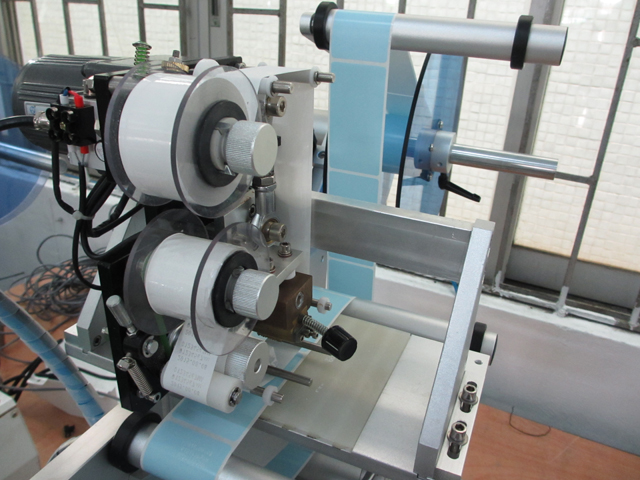

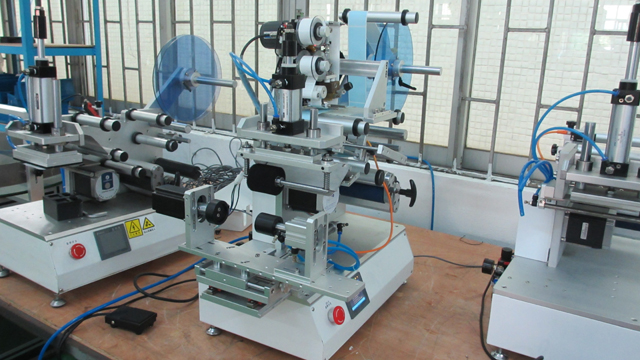

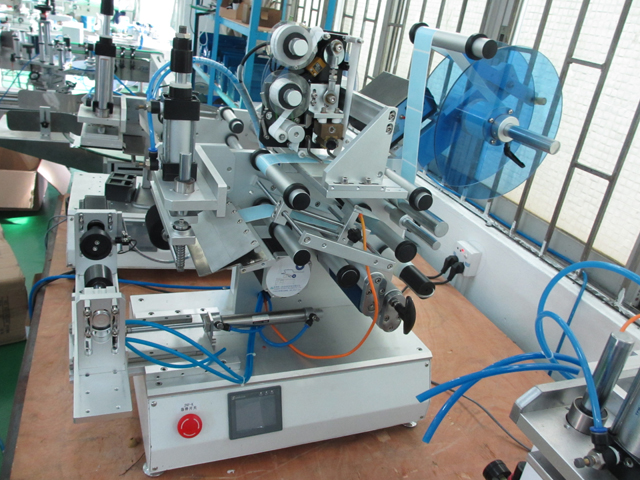

Pneumatisk platta fyrkantiga runda flaskor Rullande etiketteringsmaskin med kodare

• Applicera etikettlängd: 10 mm~150 mm
• Applicera etikettens bredd: 10 mm~150 mm
• Applicera pappersrullens inre diameter: 40 mm eller 76 mm
• Pappersrullens ytterdiameter: φ≤250 mm
• Inomhustemperatur: -10° c ~40° c
• Luftfuktighet inomhus: 35~85﹪
• Strömförsörjning: 220V, 50HZ
• Total dimension: 550*550*650 (L*B*H)
• Vikt: 78 kg

Driftinstruktioner för utrustning på rullande etiketteringsmaskin:

Enhetsmodell: VK-T805

Namn: halvautomatisk etiketteringsmaskin för platta och runda flaskor

Omständighet för drift av den rullande etiketteringsmaskinen

1. Det är strängt förbjudet att använda denna enhet i följande miljöer,

2. Se till att eluttaget och strömförsörjningsgränssnittet kan vara i nära kontakt annars kan lösa kontakter leda till brandrisk.

3. Placera inte tunga föremål på nätsladden och skadad nätkabel kan orsaka elektriska stötar eller brandrisk.

4. Innan rengöring eller i rostskyddsolja, se till att koppla ur strömkabeln från enheten, annars finns det risk för brand och skador på utrustningen.

5. Använd inte löst eller skadat eluttag, eller av elektriska stötar och brandrisk.

6. Använd korrekt jordning, användning av ett uttag som inte är ordentligt jordat kommer att orsaka risk för elektriska stötar och skador på utrustningen.

7. Blöt inte handen när du rör vid eluttaget, eller risk för elektriska stötar.

8. När den mobila enheten, se till att nätsladden från strömförsörjningen, eller de riskerar brand och skador på utrustning.

9. Vid rätt spänning/strömstandard med hjälp av enheter, utan lämpliga spänningar/strömmar kommer arbete att leda till risk för elektriska stötar, brand eller skada på din utrustning.

VK-T805 Etikettmaskin

Introduktion av etikettmaskin

Märkningsmaskin är automatiskt etikett fäst på produktytan det korta namnet på en automationsenhet, den kan ersätta manuell märkning, förbättra produktionseffektiviteten och kvaliteten. Beroende på graden av automatisering kan de delas in i manuella etiketteringsmaskiner, halvautomatiska etiketteringsmaskiner och automatiska etiketteringsmaskiner; beroende på formen på produkten kan delas in i rund flasketiketteringsmaskin, partiell etiketteringsmaskin och specialformad flasketiketteringsmaskin; enligt märkning och produktplacering kan delas in i vertikala och horisontella etiketteringsmaskiner.

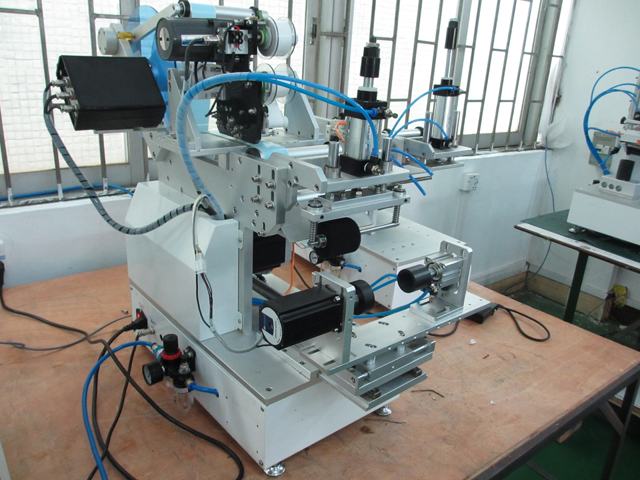

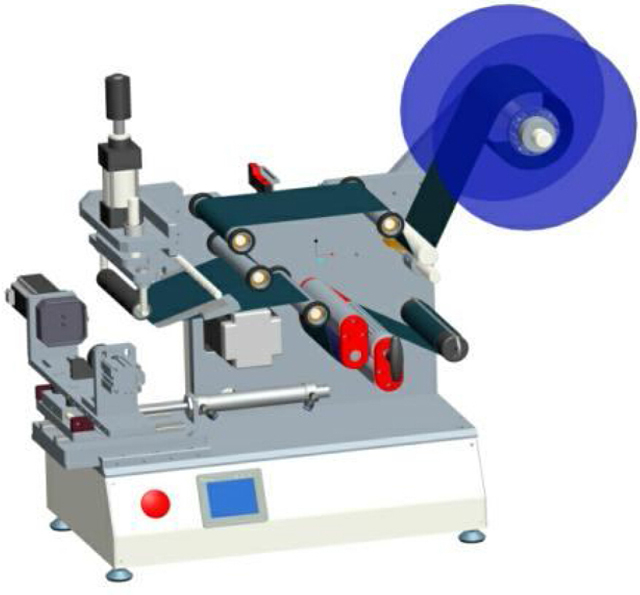

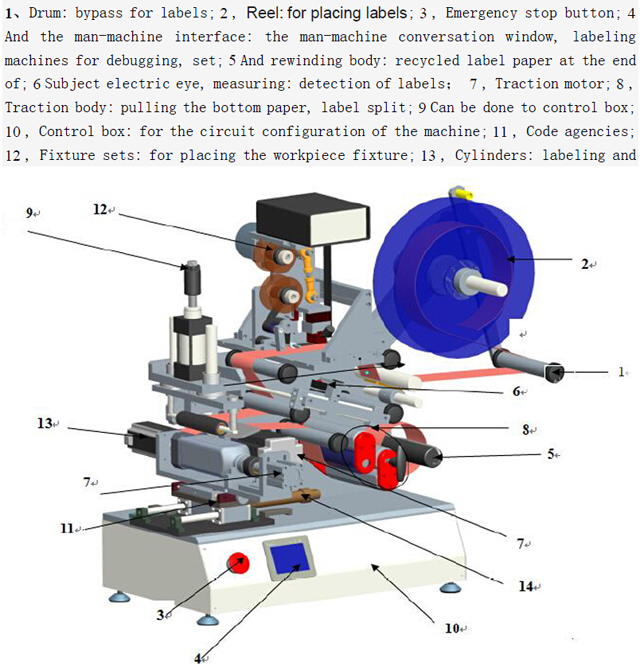

Ritningsförklaring på modell VK-T805:

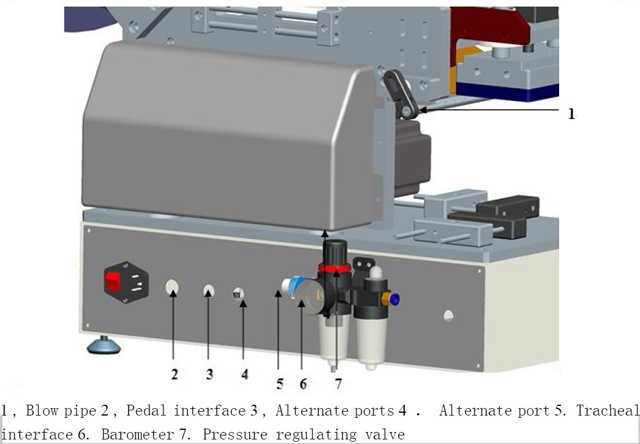

Baksidan av maskinen

Tekniska parametrar:

1. Applicera etikettlängd: 10 mm~150 mm

2. Applicera etikettens bredd: 10 mm~150 mm

3. Applicera pappersrullens inre diameter: 40 mm eller 76 mm

4. Pappersrullens ytterdiameter: φ≤250 mm

5. Inomhustemperatur: -10° c ~40° c

6. Luftfuktighet inomhus: 35~85﹪

7. Strömförsörjning: 220V, 50HZ

8. Total dimension: 550*550*650 (L*B*H)

9. Vikt: 78kg

Omfattningen av

1. Används ofta i livsmedel, läkemedel, kosmetika, kosmetika, elektroniska och andra industrier.

2. För halvfabrikat eller färdiga produkter i tryckt och delvis bågyta halvautomatisk märkning.

3. Den kan märka både platt eller rund eller oval eller andra former av flaskor, se exempelbilderna nedan:

Märkningsteori

1. Transmissionssystem: motor som drivs av kuggremsdrivningssystem och mottagande institutioner, ger drivkraften till etikettdelningen, vilket gör att papper tas bort och återvinns i slutet av etiketten.

2. Styrsystem: denna maskin använder elektriska och gaskombinerade kontroller, elektriska ögon (sensorer) och fotkontakt skickar den mottagna signalen till PLC i centralprocessorn i enlighet med inställt program för bearbetning, och uppnår därmed strippning, sugning, redigering av etiketter och räkning fungera.

Operativa processer

Slå på installationsetiketten korrigerad med justerbar elektrisk justeringsetikett för ögonetikett

Ström på/avstängning

Ström på:

1. Runt maskinen och rengöras, kontrollera om det finns lösa fenomen.

2. Märkning och anslut nätsladden till baksidan av strömuttaget och strömbrytaren bredvid strömuttaget är öppet.

3. Anslut den andra änden av nätsladden till nätuttaget, använd spänningen 220V, 50Hz.

4. Nödstoppsbrytarens huvudpanel för att öppna

5. Högtrycksgasåtkomst in i hålet (och bekräfta att brytaren är öppen)

Stängning:

1. Vid normal användning kan du koppla in nätsladden från vägguttaget eller trycka direkt på nödstoppsknappen.

Uppmärksamhet!!!

2. Anslut inte nätsladden eller strömförsörjningen i handen vid våt kontakt, det kommer att orsaka en elektrisk stöt.

3. Placera inte tunga föremål på nätsladden.

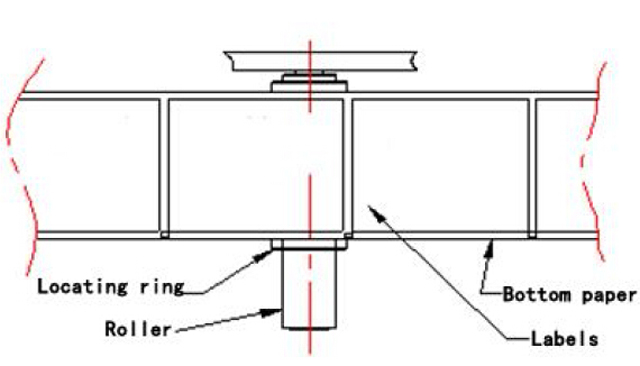

Kontrollera justeringar

1. "1"-etiketter runt, beroende på etiketten på den sidan av volymen, i volym inom ytorna följer diagrammet bypass-metoden.

2. "2" klämkropp, runt bojen släpper först, efter att ha tryckt igen.

3. Med blotta ögat observation, observation på etiketten efter "5" vid Peel Board, taggen delas ut för att vara i positionen för effektiva fraktioner av sughuvudet, som visas i föregående figur. Om det inte är korrekt, etiketten måste vara grovjustering.

4. I "3" och "4" tjänsten mellan taggarna för att upptäcka elektriska ögat, runt lång med etikett måste testas när magiska ögat slitshål för att testa elektriska ögat kan upptäcka förändringar mellan etiketten och etiketten, elektriskt öga för fler uppsättningar, se avsnittet "elektriska ögoninställningar".

5. Efter slutet av "6" dragkropp, måste vi strikt i enlighet med "S"-formen runt lagen och "T"-handtaget till tätt märkt med status, annars skulle det orsaka att ett bud inte tillåts eller inte kan dra änden av bältet.

6. "7" för slingrande kropp, axel och runda svarta stålklämmor för aktiviteter, änden av gem klämma.

Rättad

1. När ovanstående har slutförts, på panelen "automatisk / manuell"-knapp till "manuell" status, se till att strömmen är ansluten och påslagen, och tryck sedan på "jog"-omkopplaren, dragkraft drar bottenpapperet ca 0,5 meter, är utformad för att ge bottenpapperet fritt och korrekt.

2. När bottenpapperet automatiskt korrigeras kommer vi alla att justera rullarna på gränscirkeln, referens som visas i föregående diagram, flytta gränscirkeln på båda sidor av papperet.

Flytta det elektriska ögat

1. På ytan "Automatiskt / Manuellt" knappen till "manuell", tryck sedan på "jog"-knappen, denna gång med blotta ögat observation av Peel Board, så etiketter ut ur remsan paneler 0~1mm Kan vara.

2. Flytta sedan etiketten testa det elektriska ögat, placera mellan dessa taggar och etiketter i slutet av papper, var uppmärksam på att testa elektriska ögonlampor, när detekteringen av elektriska ögon rör sig från etiketten eller från slutet av pappersetiketter, kommer lamporna att växla mellan på och inte på.

Mått i diagrammet ovan, se till att sughuvudet är avstånd från remspanelerna 0,5~1 mm, du kan lossa skruvarna för att justera

Så att du kan säkerställa en smidig övergång till sughuvudet i etikettpositionen. (Vanligtvis har denna position justerats bra)

Uppmärksamhet!!!

1. Bekräfta att tryckbältet och låsanordningarna återställs, annars leder det till att budet inte är korrekt.

2. Kontrollerar om testet elektriskt öga med, annars skulle det orsaka kontinuerlig etikett.

3. Inspektera drivsystemet för klämning, annars kommer det att leda till att det inte dras i bottenpapperet.

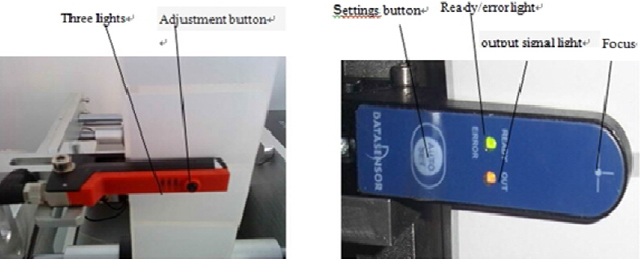

Magiskt ögonuppsättning

Markera elektriskt öga (här är endast i illustrationssyfte, och betyder inte att kunder har köpt modellkonfiguration)

Vänster för Tyskland Dr easy logging GS-63 Electric eye, höger för Italien pedicle SR21-IR Electric eye. De använder vanligtvis för att upptäcka etiketter. Här är deras justeringsmetoder

1, Dr easy logging GS-63 Elektriska ögonjusteringar:

Motiv: att identifiera mellanrummen mellan etiketterna beroende på tjockleken. (Via ljus tränger in där det inte finns någon etikett och ingen penetration finns etiketter att identifiera) gäller en viss tjocklek på pappersetiketter eller annan etikett

Knappinstruktioner: Gröna lampor: strömlampa

Gult ljus: för att identifiera statuslamporna (gult ljus lyser, det finns signalutgång)

Justeringsknapp: justerad för att detektera etiketter med olika inställningar

Först av allt etiketter genom det magiska ögat som följande diagram: Om du drar etiketterna, gula lampor i ett gap mellan etiketter och etikett tänds, det är etiketten är avstängd, du kan inte återställa, kan du direkt använda. När det gula ljuset är fast eller ofta bärs av höljet måste du återställa det elektriska ögat. Ställ in enligt följande: först, etiketterna som visas genom det magiska ögat i det u-formade tråget, det finns etiketter placerade elektriska ögat inuti spåret, tryck och håll in justeringsknappen i 3 sekunder, du kan se det elektriska ögat blinka med gula lampor, släpp sedan knappen, där det inte finns någon etikett (märk bara slutet av papperet) placerad i den magiska ögat-öppningen, tryck och håll in justeringsknappen i 8 sekunder, och släpp sedan knappen vid denna punkt, installationen är klar. Märk elektriska ögon dra i en tank, du kan se att det finns etiketter gula lampor släckta, gap kontor i etikett med etiketten, de gula lamporna lyser.

Italien pedicle SR21-IR Elektriska ögonjusteringar:

Tillhör Groove elektriska ögat, genom mängden ljus som penetrerar styrkan av diskriminering har inga etiketter, applicera pappersmaterial och etikettmaterial i slutet av en annan etikett.

Detektion princip, Groove elektriska öga sidan avfyrade ljusstrålar, för att ta emot på andra sidan, när mellanliggande etiketter, tar emot mängden ljus förändring, genom att sätta trösklar, finns det inga etiketter att identifiera.

Inställningsmetod

1) När "redo" När lamporna, elektriska ögat fokus etikett i mitten, dra taggarna fram och tillbaka, såsom ändringar i utsignalen, elektriska ögat är i fungerande skick, kan användas direkt.

2) Tryck kort på Auto Setup-knappen, gröna och gula lampor, elektrisk iögonfallande medelsignal, ej borttagbara etiketter vid denna tidpunkt, tills den gröna lampan snabbt blinkar.

3) När den gröna lampan blinkar när media till andra till magiska ögonfokus plats.

4) Kort tryck på "AUTO SET". Den gröna lampan är släckt. Elektriskt öga fångar den andra typen av mediasignaler, ej borttagbara etiketter vid denna tidpunkt tills den gröna lampan förblir tänd.

5) Flytta etiketterna, i två lokala mediaupplösningar, utsignalen lyser, magiskt öga inställt.

6) "KLAR" Solid, magiskt öga för att använda ett objekt kan du byta två media.

Justera etikettens position

1. Första behållaren i figur "C", och försök sedan att sticka, observationsplats platser och passera justering "A" och "B" Aktiviteter i Office-blocket, inställd på lämplig plats.

2. Efter att ha justerat lämpligt, måste aktivitetssätets skruvar fästas för att inte lossna.

3. D Inbyggt elektriskt testöga, används för att testa produkter gratis. Genom lådan tillbaka på pedalen / Startup status för det uppmätta objektet för att justera etikettmaskinen.

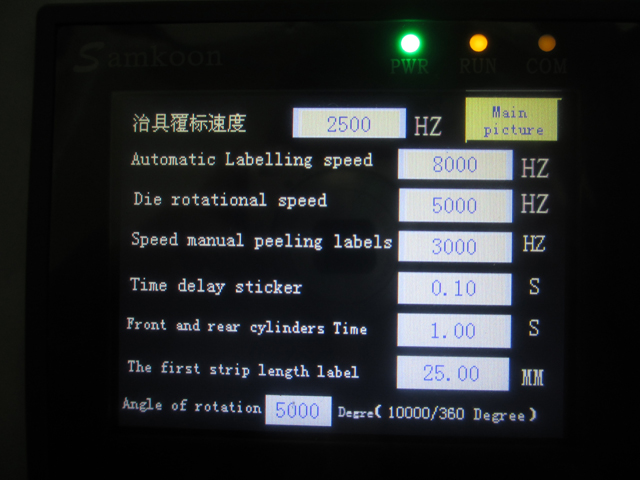

Manuell drift

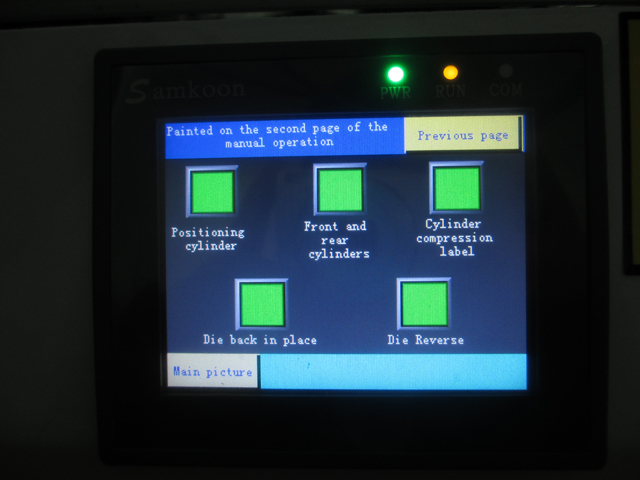

1. Först av allt, du vill "Manuell / Automatisk switch" i manualen, och sedan kombineras med "switch" för att använda.

2. Manuell drift som används vid felsökning, för korrekta etiketter

Automatiserade åtgärder

1. Först och främst vill du att "Manuell / Automatisk omkopplare" är i autoläge, och sedan kombineras med "fotknapparna".

2. Automatiserade åtgärder som används vid felsökning, inklusive markerade och märkta.

Mätning av elektriska ögonjusteringar:

1. FX-301-seriens elektriska öga är korrekt ansluten:

Magic eye måste säkerställa att korrekt installation av mätning kan användas, anslutningsmetod för att ansluta som visas i följande figur, "in" kontinuerlig svart linje "ut" även silverlinjen.

2. Princip för elektrisk ögondetektion:

Elektriska ögon beroende på mängden ljusreflektion för att urskilja föremål. Elektriska ögat problem lätta föremål, objekt kommer att reflektera en viss mängd ljus tillbaka ögon, när ett objekt som reflekterar mängden ljus som når det inställda värdet, den elektriska ögat signal förändring, det signalerar till kontrollsystemet.

3. Växla tillstånd:

Knappen "Mode/Cancel", den gröna lampan i "kör", "lära", "ADJ", "L/D", "TIMER", "PRO" växlar mellan flera dokument, vilket indikerar olika arbetsstatus.

• "Kör" representerar statens körning;
• "Lär ut" undervisningsstatus;
• "ADJ" för att justera status;
• "L/D" för lyftsignalstatus;
• "PUSH"-knappen nedåt för att bekräfta, vänster-höger växla till finjusteringsfunktionen.

4. Magic eye set:

4.1 Om det inte finns någon produkt på arbetsstationen, öppna den elektriska ögonförstärkaren med genomskinligt lock, tryck på "mode/avbryt"-tangenten, överförs till "teach"-dokumentet, digitalboxen visar ett värde, detta värde kommer att vara en tom signal, numerisk stabilitet , enligt "PUSH" för att bekräfta.

4.2 Placera sedan produkten på etikettstationen, stäng den vänstra positionen, observera platserna, genom att justera positionsfältets placering för att nå etikettens position på produkten.

4.3 Etikettposition när den är justerad. Kan se digital box som visar ett numeriskt värde, detta värde är när en produkt detekteras signaler, såsom "1900", stabiliserat, klicka på "PUSH" för att bekräfta. När den är klar visar den digitala displayen BRA tips. (Du kan trycka på "mode/avbryt" för att återgå till "run" kan vara en löpning)

4.4 Överfört till "ADJ"-dokumentet, visar den numeriska displayrutan = tom signal (hjärtslag - tom signal)/2, systemets standardvärden för tröskelvärde, signalvärdet är större än det kritiska värdet, det förinställer objektet, är mindre än det kritiska värdet är standardvärdet inget objekt. Återkopplingssignal till PLC, utfärda lämpliga direktiv. Tröskelvärden kan justeras genom vänster-höger-växling "PUSH" vänster och höger knappar, öka eller minska i värde, ändra tröskeln. (Kräver vanligtvis ingen justering) tryck sedan på "PUSH" för att bekräfta.

4.5 "Mode/Cancel"-tangenten tillbaka för att "köra" körtillståndet. (När installationen är klar för eventuell återgång till "kör" körstatus)

4.6 Stäng det genomskinliga locket, sätt ett slut.

4,7 När produkten är placerad när märkning stationen, elektrisk öga på mätsignal detekteras, återkoppling till PLC, utfärdade PLC ett direktiv, började märkning maskinen sina arbetsrelaterade delar.

De elektroniska styrkomponenterna

Styrsystem

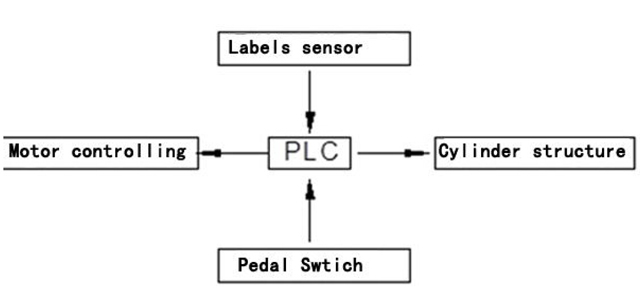

Princip: Etikettmaskinen är baserad på PLC, som tar emot signaler och styr systemet. Som visas i figuren ovan, när "fotkontakten" trampas på, kommer fotkontakten att starta signalen att skicka till PLC, och PLC kommer att bearbeta den enligt det inställda programmet, och sedan starta "motorstyrsystemet" för att inse processen med att ta bort och mata etiketten. Samtidigt kommer "etikettpositionssensorn" (även kallad etiketten som mäter elektriskt öga) alltid vara uppmärksam på avståndet etiketten färdas. När den anger ett avstånd för uppdatering av etiketten kommer "etikettpositionssensorn" omedelbart att skicka en signal till PLC. På samma sätt kommer PLC att bearbeta det enligt det inställda programmet, och "motorstyrsystemet" kommer att skicka en stoppsignal och starta etikettsugmaskinen och etikettsystemet för att slutföra borttagningen och klistringen av etiketten.

Vanliga fel och uteslutna

Märkningsposition instabil

1. Tryckutrustning kanske inte sitter tätt, vilket resulterar i att det är markerat med löst, elektriskt ögontest felaktigt.

2. Dragkroppen glider eller sitter inte tätt, vilket resulterar i att bottenpapperet slätas ut.

3. Forma eller positionera för att hålla fast.

Ta bort

1. Tryckbältesanordningar är för spända, vilket gör att trycket minskar.

2. I automatisk drift är märkt med utan avvikelse rättelse och korrigerar en rygg till.

Märkningskvaliteten är inte bra, det finns bubblor eller veck

1. Etiketten kan vara för tunn, sugstickningslagen gäller inte för de mjuka, tunna genomskinliga etiketterna

Utrustning har ingen reaktion

1. Kontrollera att kraftledningarna, inga problem.

2. Bekräftat transmissionsuttag bredvid säkringarna är intakta, t.ex. utbränd, byt ut

3. Kan boxas loss interna ledningar, reparation proffs

Märk papper i slutet av den vanliga frakturen

1. Tryckbältesanordningar är för spända, vilket gör att trycket minskar.

2. Kan märka slutet på papper av dålig kvalitet, eller djupt i tänderna

Sughuvudsfel eller funktionsfel, off label-beteende inträffar

1. Är sughuvudets hålplugg, vilket orsakar otillräckligt sug (garanti för tryck i 0,7Mpa ovan)

2. Blåsrörets blåsriktning är felaktig, kan justeras genom att flytta och rotera riktningen

3. Om det inte finns några etikettskydd, med en transparent självhäftande försegling, minska sugförlusten

Kontinuerliga etiketter

Det elektriska ögat är inte bra inställt, vilket återställer det elektriska ögat

Insamling av material återvunnet papper i slutet av lös

För det mesta åldras bakom drivremmen, byt ut den nya remmen.

Etiketttillverkning

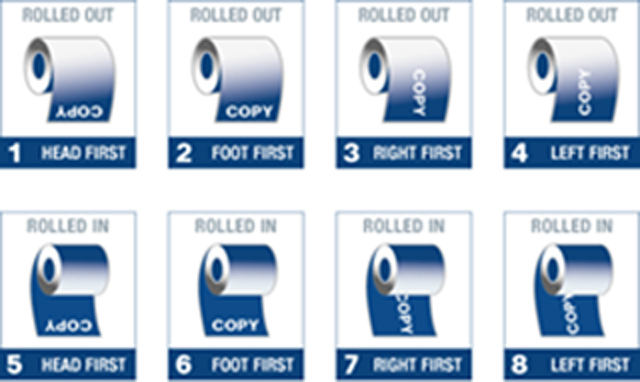

1. När du tillverkar etiketter, notera riktningen runt bojen.

2. Se till att den magiska ögat upptäckt av främmande material hål, stansning av papper natten inte kan lämnas, annars okända elektriska ögat, vilket orsakar dubbletter av etiketter.

3. Se till att etiketten och det nedre papperet går att delas upp.

Rutinunderhåll

1. Vid normal användning kan utrustningen kontrolleras regelbundet.

2. Utrustning för dammkontroll och rostskyddsbehandling på regelbunden basis.

3. Använd inte under en längre tid, koppla bort den ström du vill ha och utför underhållsarbetet.

Bilaga

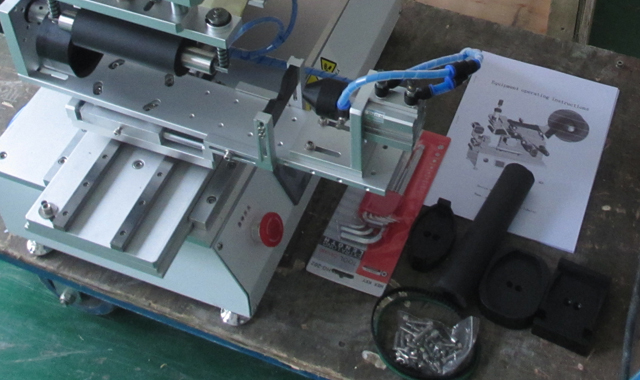

Denna märkning av standardtillbehör: bruksanvisning, insexnyckel, elektrisk skruvmejsel för ögonjustering.

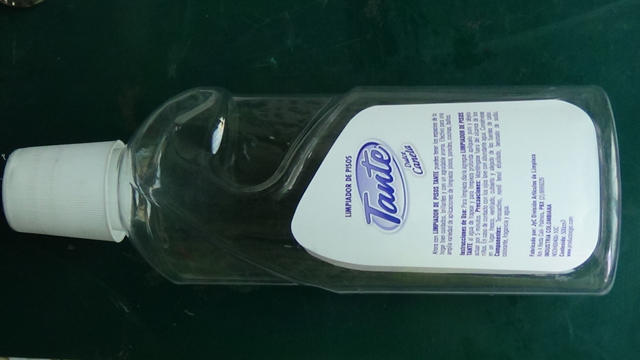

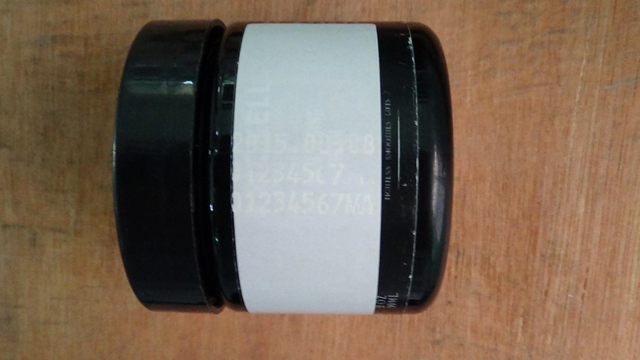

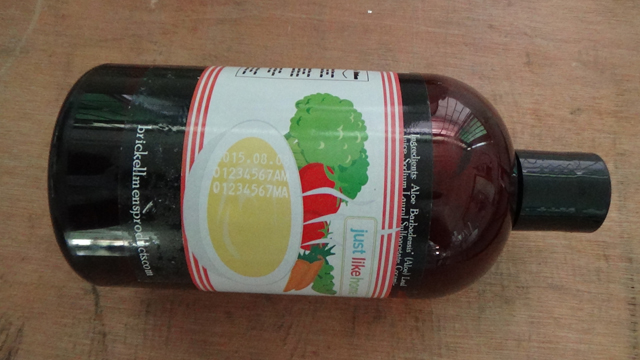

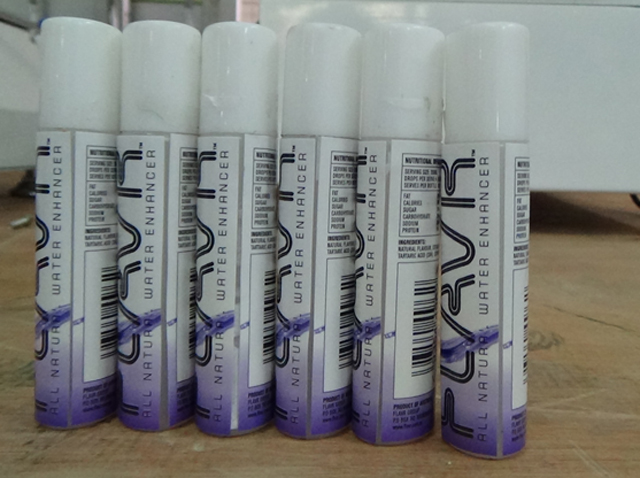

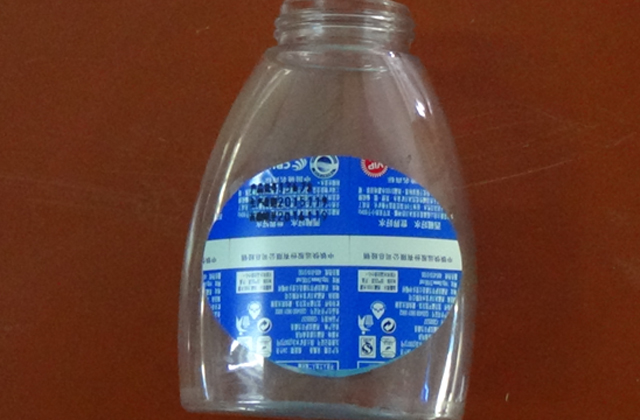

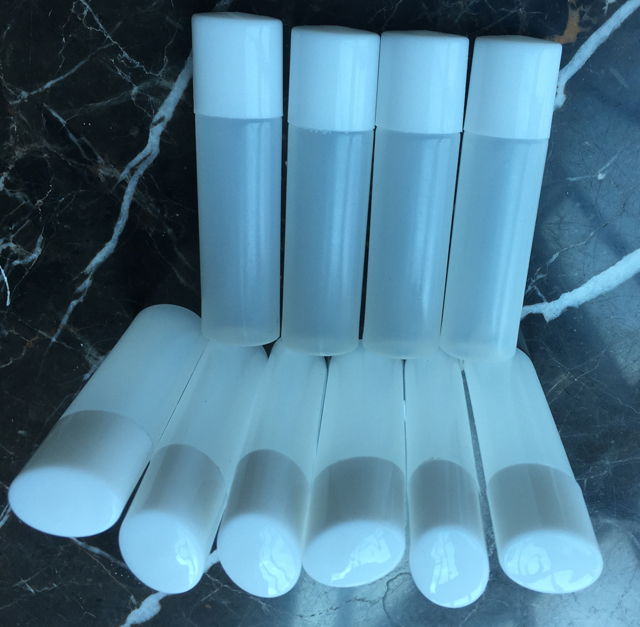

Märkning av prover för olika former av flaskor:
