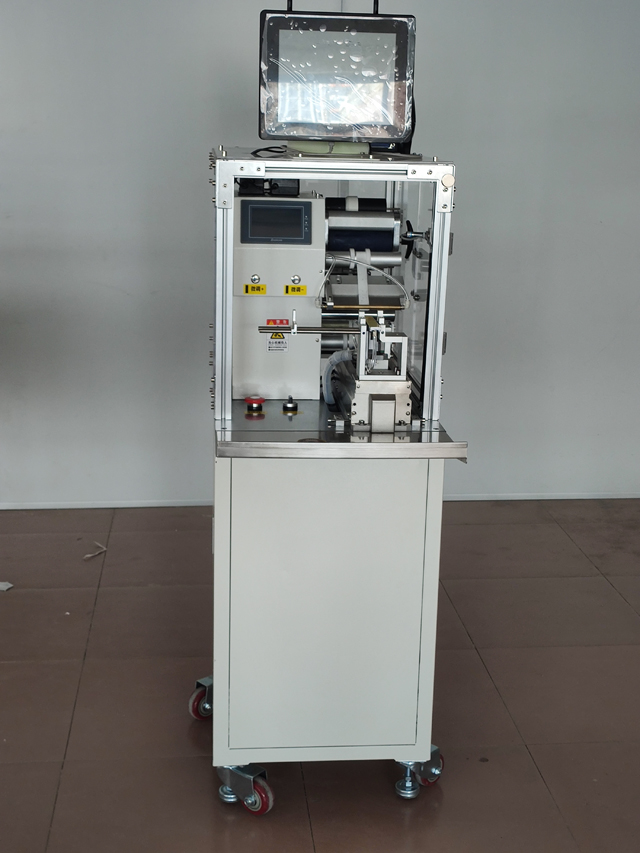

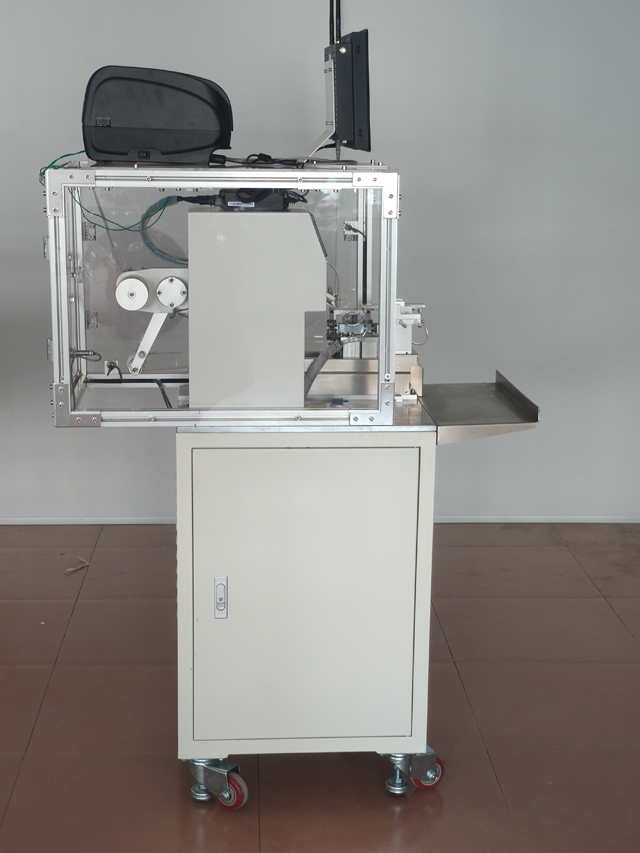

Halvautomatisk kabeltrådsklistermärke Print-Apply Folding Etikettmaskin

Modell: VK-T807
Märkningsnoggrannhet: ±0,2 mm;
Märkningshastighet: 1500-1800st/h
Liten tråddiametertyp: Hastighet 2000p st/h
Tillämplig produktstorlek: Grundtyp: Diameter: 6~15mm
Typ av liten diameter: 1~5mm
Stor diametertyp: Mer än 15 mm måste anpassas
Tillämplig etikettstorlek: Längd: 25~210mm Produkter utanför detta sortiment måste anpassas. Bredd: 10~65mm
Totalstorlek: 850*650*1300 Längd × Bredd × Höjd, den långa etiketten kommer att öka bredden
Lämplig strömförsörjning: 220v/50hz;
Totalvikt: 128 kg.

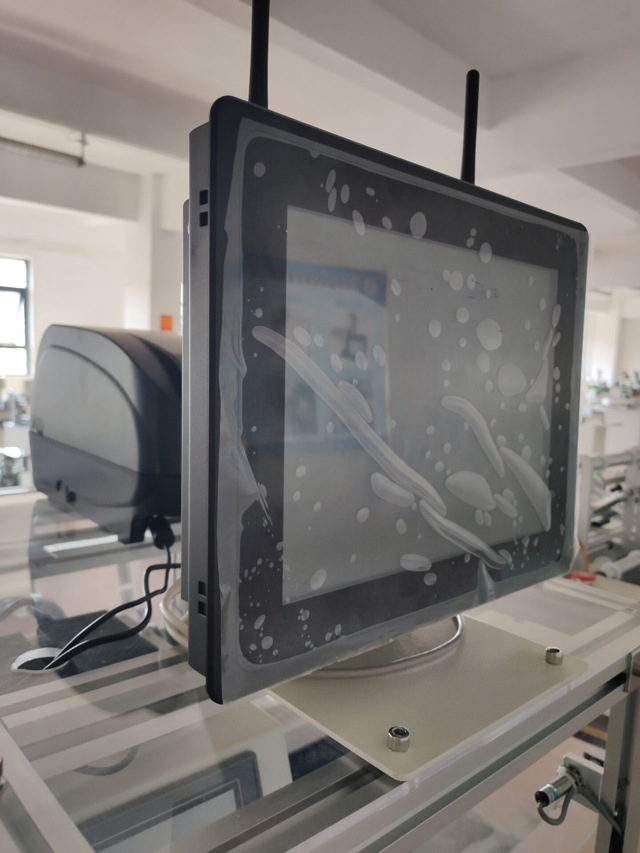

Qr-kodare med realtidsskrivardel

Standardmodellens tekniska parametrar, andra speciella krav och funktioner kan anpassas.

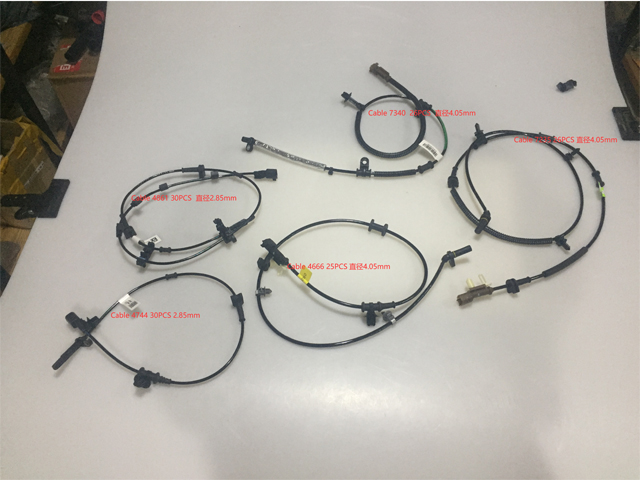

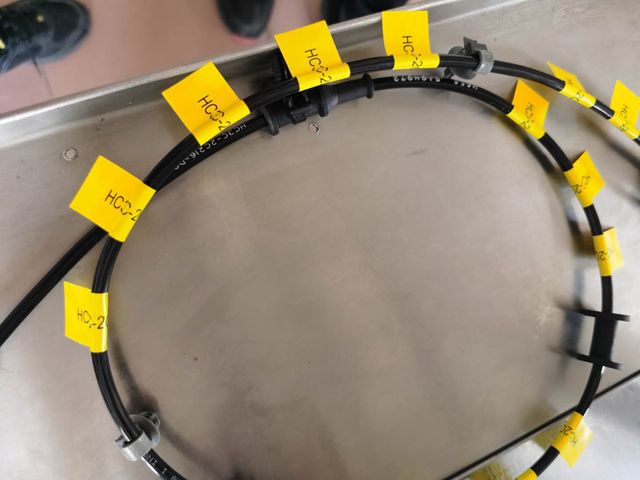

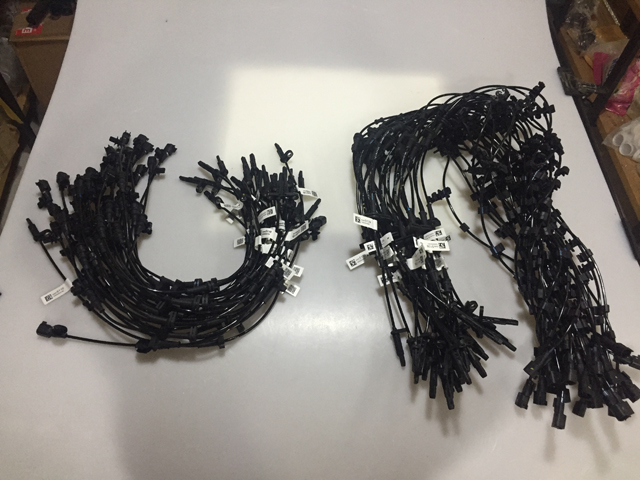

Gäller för vikning av etiketter på alla typer av ledningar och kablar, såsom kraftledningar, kringutrustningskablar till datorer, elektroniska sensorkablar, hörlurskablar, kraftledningar, fiberoptiska ledningar, kabelledningar, rörledningar, USB-kablar, kablar till fax/skrivare , etc.

Gäller för ett brett utbud av produkter, lätt att justera och byta ut olika produkter.

Driftprocess:

Grundprincip: Sensorn upptäcker produkten som passerar, returnerar signal till etikettkontrollsystemet, signal bearbetas via PLC-bearbetning, levererar etiketten till den förinställda produktpositionen vid lämplig tidpunkt, när produkten strömmar genom täckmekanismen, kommer etiketterna att täckas fast, märkning åtgärden är slutförd.

Förfarande: Sätt på produkt -> Produktdetektering (automatiskt) -> märkning (automatiskt) -> Täckning (automatiskt) -> samla in märkt produkt.

Drag

Brett utbud av applikationer, lämpliga för olika produktspecifikationer;

Bekväm användning, brett sortimentsjustering, märkning på olika specifikationsprodukter.

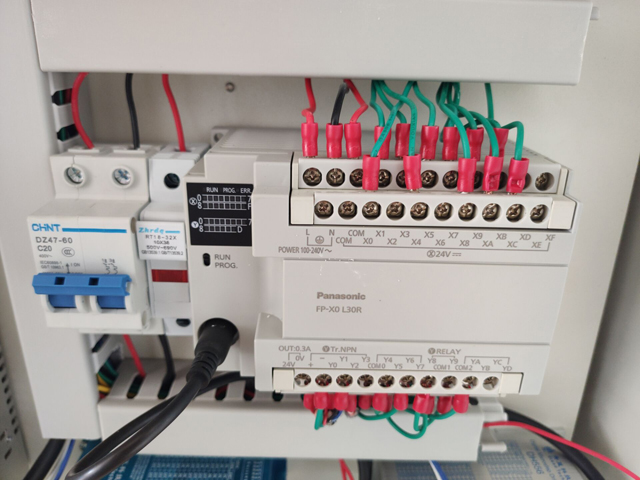

Hög stabilitet, avancerat elektroniskt styrsystem som består av Panasonic PLC Germany-märkt elektriskt öga, stödutrustning 7 × 24-timmarsdrift;

Användningsområde:

Tillämplig etikett: självhäftande etikett/film, elektronisk övervakningskod, streckkod och så vidare.

Användning: tråd och kabel, stor bredd, multi-specifikationer, vikbara etikettprodukter med hög precision.

Tillämplig industri: Används i stor utsträckning inom elektronik, tråd, kabel och andra industrier.

Användning: ledningsmärkning, märkning av kringutrustning för datorer, USB-kabel, etc.

Fällanordning kan justeras, icke-produktsortiment kan anpassas enligt kundprover.

Hur man använder etikettmaskinen?

Vänligen bekräfta strömförsörjningsspänningen (ac220v), lufttrycket 4-6 kgf och den externa strömförsörjningen måste ha tillförlitlig jordning innan driften.

Strömförsörjning.

Blockera inte kylhålet på chassit.

Icke professionella tekniker förbjuder strängt öppning av chassit.

Arbetsområdet för kroppskontakt är strängt förbjudet när utrustningen används.

När utrustningen inte fungerar ska strömbrytaren stängas först och elektrifierat underhåll är strängt förbjudet.

Maskinen används för att vika och märka tråden och den runda stången.

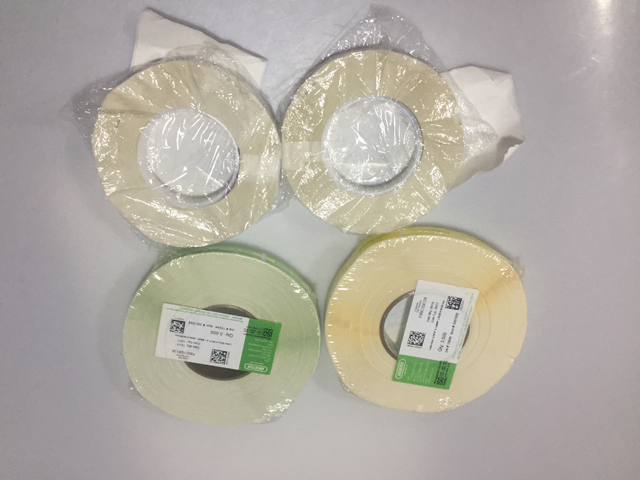

Tillämpliga etikettparametrar: innerdiametern 76 mm på etikettrullen och ytterdiametern max 240 mm; (andra specifikationer bör fixas). Etikettmaterial: pvc, husdjur, tyg, papper och så vidare; etikettspecifikation: enligt den specifika maskinen

Märkningsnoggrannhet: = 0,2 mm;

Kapacitet: 1500 st/h;

Yttermått: 630*740*1040 mm (l*b*h);

Maskinens vikt: ca 86 kg;

Tillämplig ledningsnät: enligt den specifika maskinen

Funktionsbeskrivning

Installation:

Flyttar enheten till önskad installationsposition.

Trampade på universalhjulsbromsen och fixade universalhjulet för att det skulle bli smidigt.

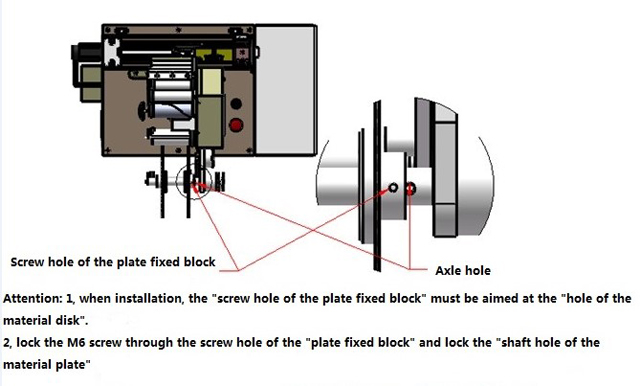

Märkskärmplatta: vid installation måste vi fästa "skruvhålet på skivfästningsblocket" till "materialaxelhålet", och skruva m6-skruven genom skruvhålet på materialfixeringsblocket och låsa det i axelhålet på materialfacket.

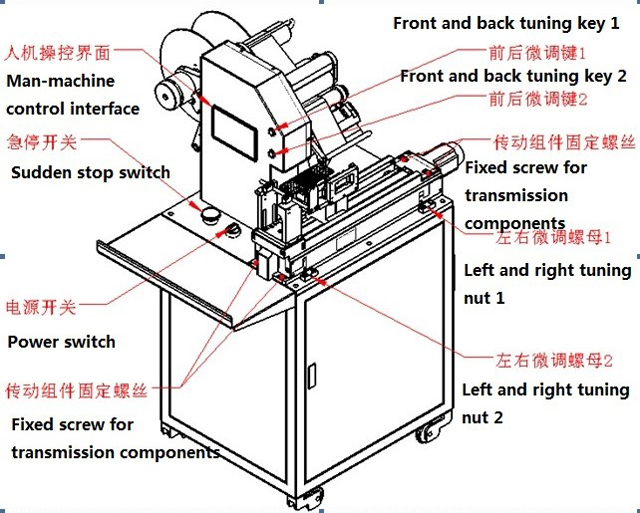

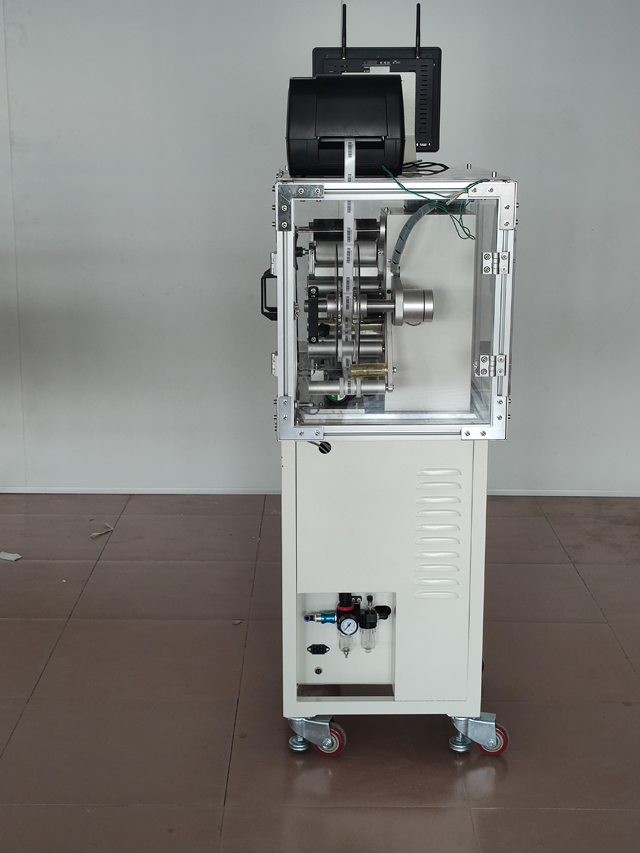

Utrustningens utseende, viktiga delar och man-maskinkontrollgränssnitt

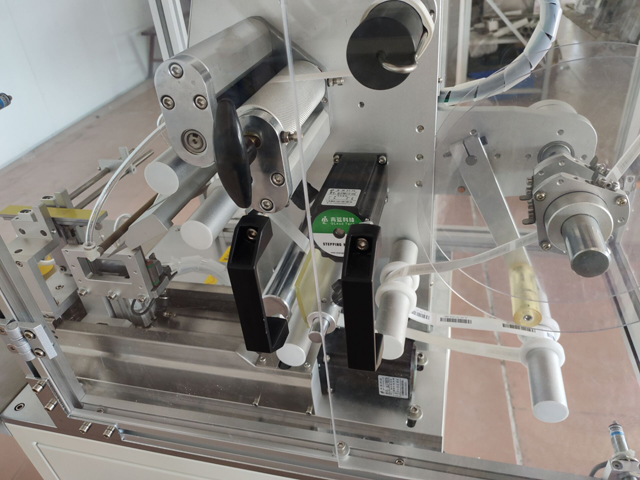

Viktiga delar.

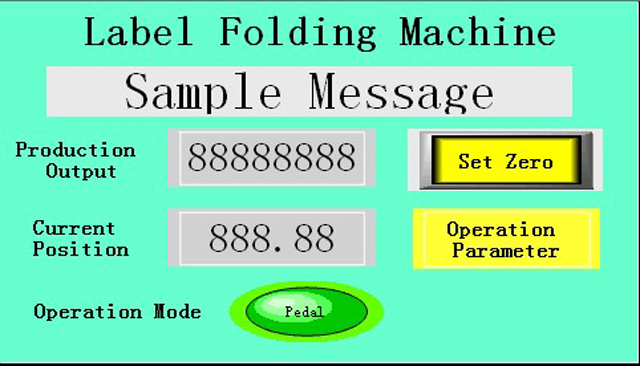

Huvudbild.

Utgång: kapacitetsräkning, tryck på "utgång noll"-tangenten till noll;

Aktuell position: realtidspositionsavståndsvisningen av glidläget för etikettöverföringsmodulen, enheten mm;

Driftläget är "automatiskt" och "fotslitbana" av två slag.

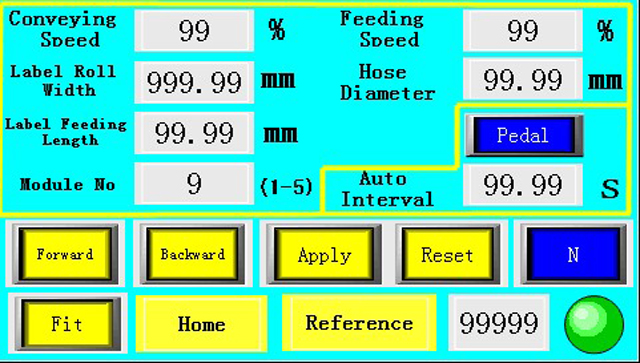

Användarparametrar

Standardkorthastighet: hastigheten på indikatorkortets funktion, justerad enligt 0-100%.

Markeringshastighet: hänvisar till hastigheten på etiketten som tas bort från stripperplattan, justerad med 0-100 %.

Nedre pappersbredd: etikettpapperets bredd, enhet mm.

Tråddiameter: enkel tråddiameteringång, platt tråd eller multitrådsingång direkt för att bekämpa dubbel tjocklek, mm.

Märkningslängd: styr etikettens längd från avstrykarplattan, enhet mm.

Framåt: tryck på "framåt"-tangenten, tagdrivmodulen glider framåt, denna funktion kan justera avståndet för målpositionen.

Tillbaka: tryck på "tillbaka"-tangenten, tagdrivningsmodulen kommer att glida tillbaka till baksidan, denna funktion kan felsöka avståndet för positionen för märkningspunkten.

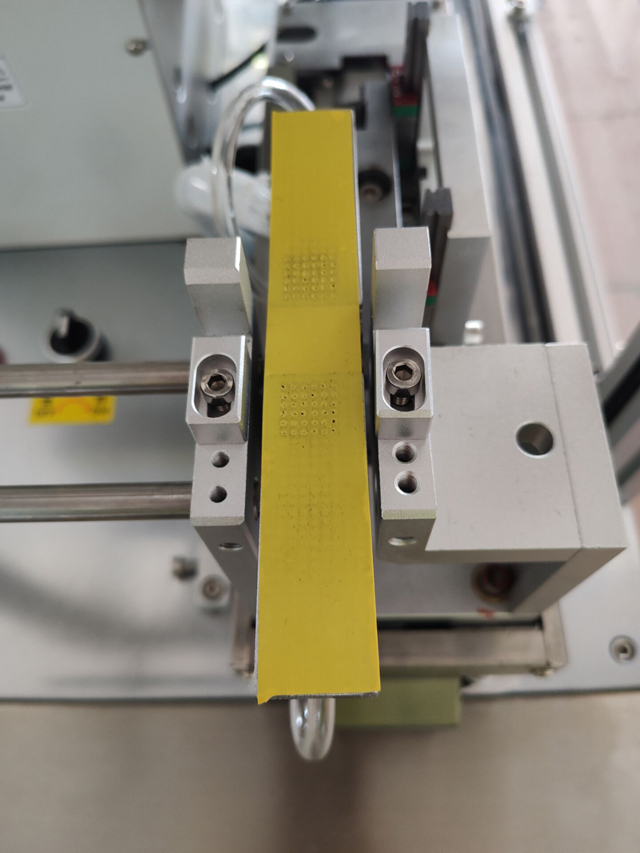

Passa: tryck på "fit"-tangenten, den raka luftplattans klämcylinder och kabelstammens placeringsmodul kommer att flytta de övre och nedre rörliga cylindrarna. Denna funktion kan felsöka avståndet mellan ledningsnätet och vakuumplattans klämning.

Återställ: vrid tillbaka rubriken till noll efter återställningsknappen.

Elektricitet: efter att de olika specifikationerna för etikettbaspapperet har bytts ut, tryck länge på de elektriska knapparna för att låta systemet automatiskt lära sig etiketter och bottenpapperspenetration.

Driftmetod:

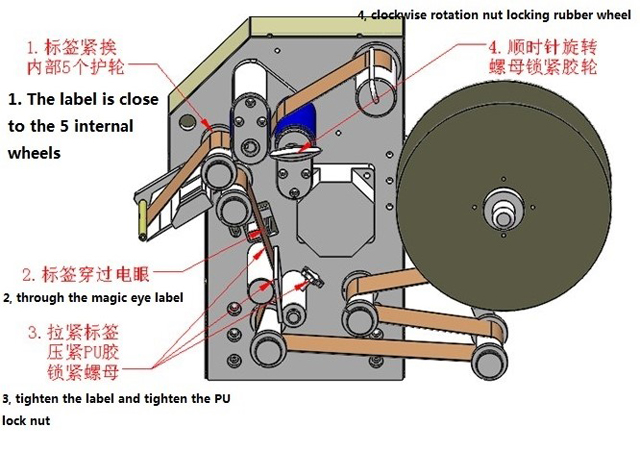

Etiketten är installerad och etiketten installeras enligt nedan på strippermodulen.

Vrid strömbrytaren medurs och slå på strömmen. Tryck på stoppknappen och vrid medurs.

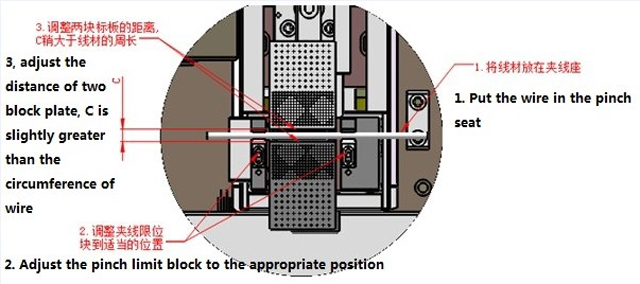

Växlings- och justeringsmaskin

Beroende på trådens diameter, justeringen, anslutningssätet, avståndet mellan plattorna, till exempel följande bild

Mata in bredden på bottenpapperet i bredden på bottenpapperet i figur 3, och diametern på tråden matas in till trådens diameter.

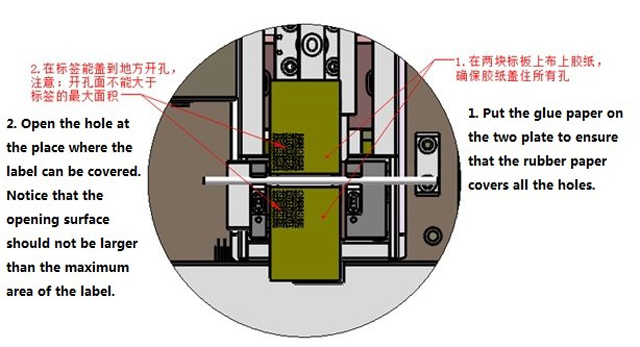

Tejp och öppningar

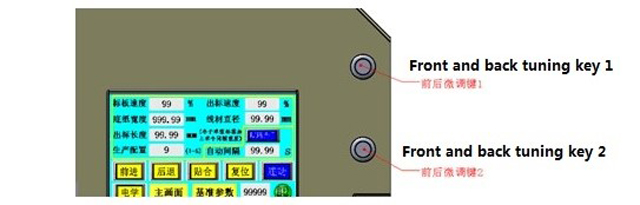

I produktionsprocessen, om etiketten inte är justerad före och efter etiketten, kan den justeras direkt i kolumnen "bottenpappersbredd". Kan också flytta "främre och bakre tonknapp "1" främre och bakre mikrotonknapp 2" justering, varje drag för att ändra 0,1 mm.

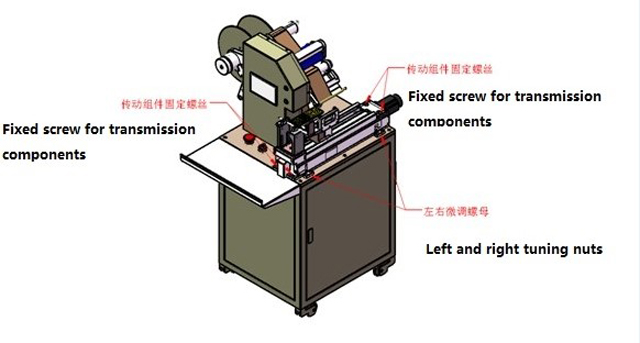

Märk vänster och höger justeringsmaskin

Om etiketterna är vikta, om vänster och höger sida inte är inriktade, måste de fyra transmissionskomponenterna lossas löst, sedan ska de vänstra och högra trimmuttrarna justeras enligt avvikelsens riktning och graden av etiketterna. Slutligen måste de fyra transmissionskomponenterna låsas.

Underhåll Och Underhåll

Strikt förbjuda tryck, vänligen håll rent när som helst.

För att smörja maskinen i tid. Standardplattans aktiva position läggs till en gång i månaden. Om det finns en tidpunkt för smörjolja, kontrollera separatorkoppen, om inte tillägg i tid.

Tre månader för att kontrollera slitaget på synkronremmen vid maskinens olika delar
