Halvautomatisk flaggetikettapplikator för hundbensförpackning för husdjursfoder

Halvautomatisk flaggetikettapplikator för hundbensförpackningar för husdjursfoder

Denna maskin används för att vika märkning av ledningsnät och rundstavar samt hundben Husdjursprodukter rör etc;
Tillämpliga etikettparametrar: etikettspolens innerdiameter 76 mm, ytterdiameter Max 240 mm; (Andra specifikationer måste anpassas),
Etikettmaterial: PVC, PET, tyg, papper, etc;
Etikettspecifikation: enligt den specifika maskinen.
Märkningsnoggrannhet: ± ≤ 0,2 mm;
Kapacitet: 1500 st/h;
Lufttryck :0,4-0,6Mpa Luftförbrukning 0,15m3/min
Strömförsörjning 220V/50-60HZ/Enfas (amerikansk standard kan anpassas)
Totaldimension: 630 * 740 * 1040 mm (L * B * H);
Maskinens vikt: cirka 86 kg;

Halvautomatisk flaggvikbar etiketteringsmaskin ("Flagga" är en term som används av industrin för att beteckna en etikettsignal som får uppmärksamhet som varnar konsumenterna att läsa etiketten noggrant på grund av betydande ny information).

En flaggetikett är en idealisk produktlösning för att identifiera produkter och särskilja dem. Om du har många liknande produkter som ser likadana ut kan flaggetiketten erbjuda dig ett sätt att bättre identifiera dem. Till exempel datorkablar använder denna typ av etikett mycket. Men flaggetiketten är också vanlig i smycken. Här märker butiker enskilda ringar, armband och halsband med en flaggetikett.

Med en flaggetikett kan du på ett enkelt men effektivt sätt identifiera syftet med en produkt (VGA eller HDMI-kabel). Namnet flagga etiketten kommer från till "flagga element" som skapas på grund av applicering av etiketten. Flaggetiketter tillverkas på robust material och placeras runt en viss produkt.

Förutom att organisera dina produkter ger en flaggetikett också din produkt mer visuellt tilltalande. På så sätt sticker du ut från konkurrenterna och har extra utrymme för din produktinformation.

Använd flaggetiketter för såväl funktionella som kommersiella ändamål.

Först och främst, tack så mycket för att du valde vår produkt - halvautomatisk flaggvikningsmaskin. För att ge full spel åt funktionerna i denna produkt och säkerställa din säkerhet och intressen, läs denna manual noggrant före installation.

Säkerhetsföreskrifter för att använda den halvautomatiska etikettetiketten:

Innan du slår på strömmen, vänligen bekräfta att strömförsörjningsspänningen (AC220V), lufttrycket 4-6 kg och den externa strömförsörjningen måste vara tillförlitligt jordad.
Blockera inte höljets kylhål.
Icke-professionella tekniker är förbjudna att öppna väskan.
Det är strängt förbjudet att röra aktionsområdet när utrustningen är i drift.
Vid utrustningsfel, stäng av strömbrytaren först, och underhåll under spänning är strängt förbjudet.

Prestanda och parametrar för halvautomatisk etikettmaskin för flaggtyp:

Denna maskin används för att vika och märka trådselar och runda stavar samt tuggprodukter för hundben för Pet;
Tillämpliga etikettparametrar: etikettspolens innerdiameter 76 mm, ytterdiameter Max240 mm; (Andra specifikationer måste anpassas),
Etikettmaterial: PVC, PET, tyg, papper, etc;
Etikettspecifikation: enligt den specifika maskinen.
Märkningsnoggrannhet: ± ≤ 0,2 mm;
Kapacitet: 1500 st/h;
Totaldimension: 630 * 740 * 1040 mm (L * B * H);
Maskinens vikt: cirka 86 kg;
Tillämplig typ: enligt den specifika modellen.

Prover på hundben:

Bruksanvisning på halvautomatisk etikettmaskin:

Installation:

Flytta utrustningen till önskad installationsposition.
Tryck på universalhjulsbromsen och fixera universalhjulet så att det blir stabilt.

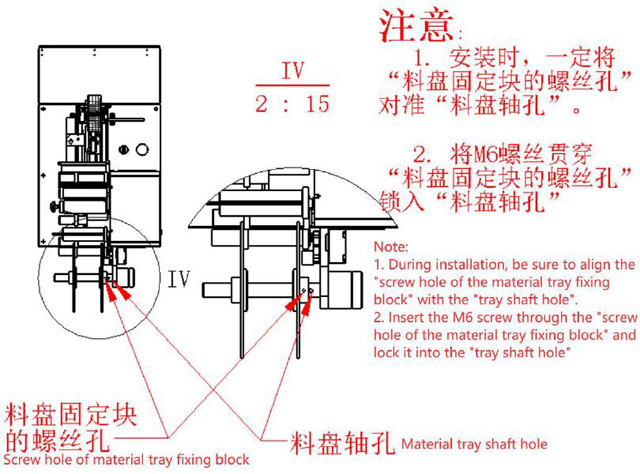

Installation av etikettskärm: under installationen, se till att passa in "skruvhålet på brickfixeringsblocket" med "brickans axelhål" och lås M6-skruven genom "skruvhålet på brickfixeringsblocket" in i "brickaxelns hål" "

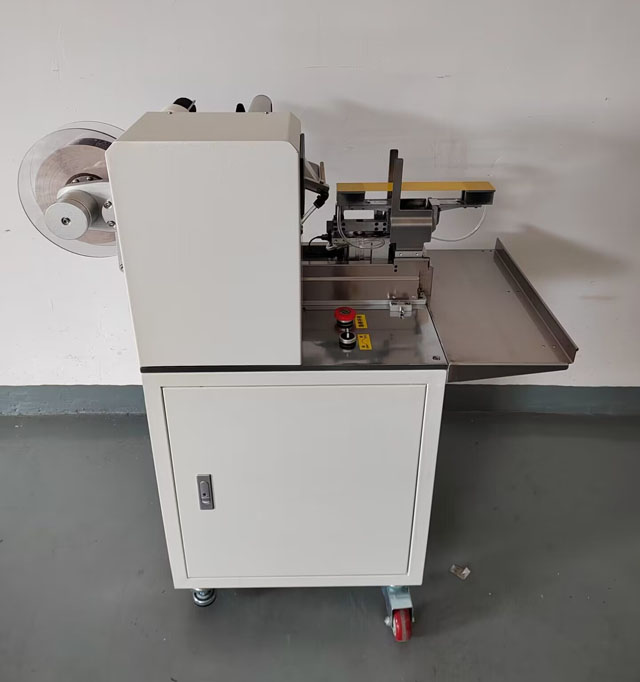

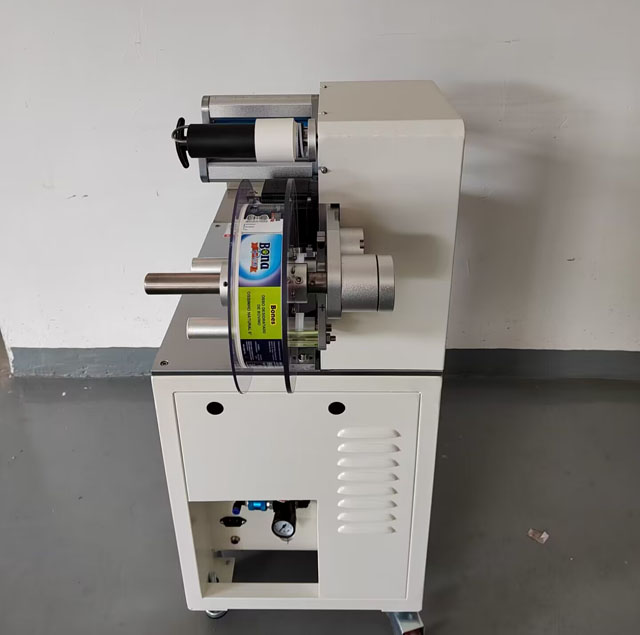

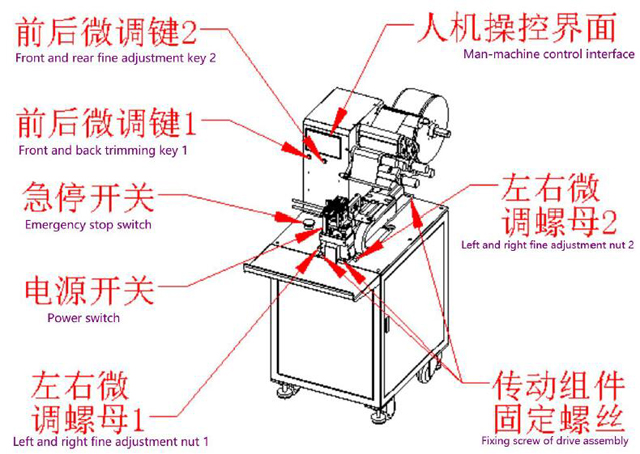

Utrustningens utseende, viktiga delar och man-maskinkontrollgränssnitt

Viktiga delar.

Huvudskärm.

Batchkvantitet: När den faktiska effekten är större än eller lika med den planerade produktionen slutar utrustningen att fungera.
Kvantitet: Utgångsräkningen kan återställas genom att trycka på knappen "Set Noll".
Märkning har låsts upp (märkning påbörjad)/låst (märkning avstängd):
Efter att ha stoppat märkningen under en viss tid ("självlåsande" i skärmen "manuell kontroll" kan ställa in tiden, enheten är "sekunder"), kommer systemet automatiskt att låsa (märkning avstängd), och trycka på den här knappen för att låsa upp.

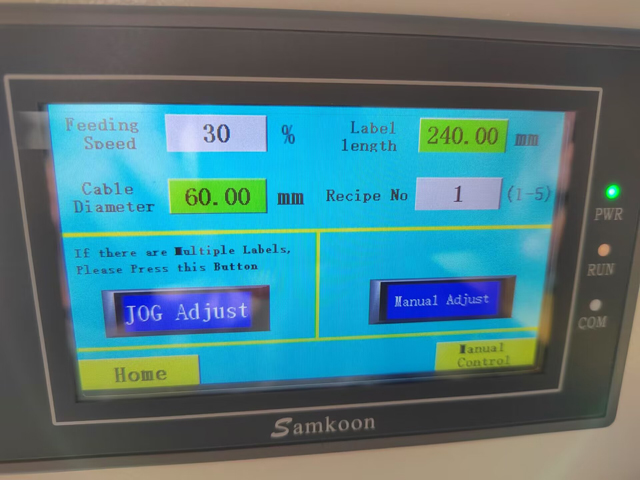

Parametrar.

Matningshastighet: A. Det hänvisar till hastigheten för etikettavlägsning från avdragningsplattan, justerad med 0-100 %.
Etikettlängd: Längden på en enda etikett, i mm.
Recept nr: Fem grupper kan reserveras.
Jogga: Klicka på den här knappen så kommer systemet automatiskt att ta bort etiketten en gång.
Långt tryck och etikett ut: tryck och håll ned denna tangent tills "OK" visas, och etikettens längd beräknas automatiskt en gång.

Manuell kontroll

Etikettmottagningsfördröjning: tiden för att pausa efter att etiketten är klar och den etikettabsorberande plattan har öppnats.
Etikettskyltens hastighet: hastigheten på indikatorhuvudet som tar emot etiketten, justerad med 0-100 %.
Etikettlängd: styr längden på etikettavdragning från etikettplattan, i mm.
Aktuell position: avståndsvisning i realtid för etikettöverföringsmodulens glidande enhet: mm;
Fördröjd märkning: Efter att induktionsomkopplaren utlösts av tråden kommer märkningen att försenas.
Självlåsande: ställ in hur länge den ska låsas automatiskt efter att etiketten stoppats.
Framåt: tryck på "Framåt"-tangenten, etikettdrivningsmodulen kommer att glida framåt, och denna funktion kan justera avståndet för markeringens mottagningsposition.
Bakåt: tryck på "Tillbaka"-tangenten, etikettdrivningsmodulen kommer att glida bakåt, och denna funktion kan justera avståndet för etikettens ursprungliga position.
Återställ: tryck på återställningsknappen för att återställa etiketthuvudet till noll.
Rörblåsning: klicka på den här knappen för att blåsa luften genom röret.
Standardsug: klicka på den här knappen för att aspirera standardplattan.
Passa: tryck på "fit"-tangenten, och luftcylindern som kläms fast av den raka tomma plattan och de övre och nedre rörliga cylindrarna på kabelstammens placeringsmodul kommer att röra sig,
Etikettblåsning: klicka på den här knappen för att aspirera etikettplattan för blåsning.
Märk ut: tryck och håll ned den här knappen för att markera ut.
Seriell åtgärd/enkel åtgärd: seriell åtgärd hänvisar till slutförandet av en produktionscykel varje gång den utlöses, och enstaka åtgärd hänvisar till fullbordandet av en enda åtgärd varje gång den utlöses.

Driftmetod:

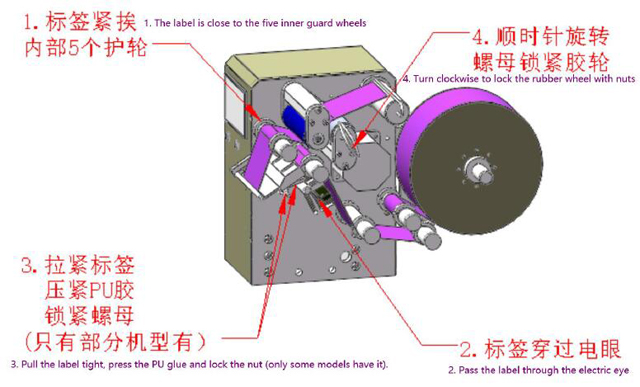

För installation av etikett, installera etiketten på etikettavskiljningsmodulen enligt bilden nedan.

Starta upp

Vrid strömbrytaren medurs för att slå på strömmen. Tryck på nödstoppsknappen och vrid den medurs för att återställa.

Linjebyte och maskinjustering

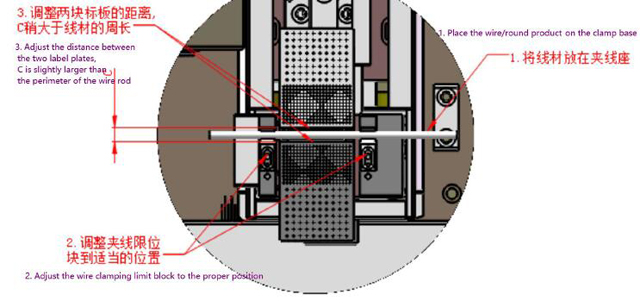

Beroende på kabelns diameter, justera avståndet mellan kabelbasen och kortet enligt bilden nedan

Ange bredden på underlagspapperet respektive diametern på tråden i breddkolumnen för underlagspapperet i figur 3.

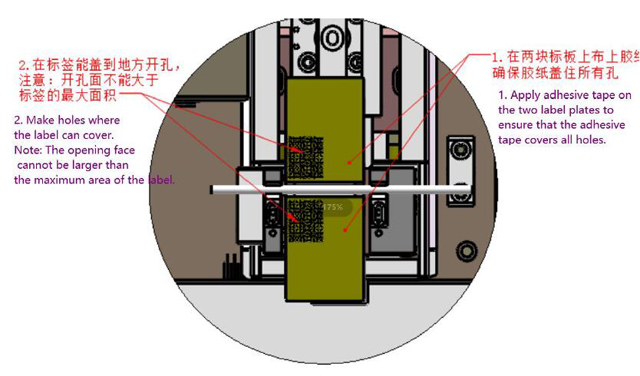

Sätt på tejp och gör hål

Den främre och bakre delen av etiketten är inte inriktade

I produktionsprocessen, om etiketten inte är justerad fram och bak, kan du justera den direkt i kolumnen "Bottom paper width", Du kan också klicka på "fram och bak finjusteringsknapp 1" och "fram och bak finjustering justeringsknapp 2" för att justera och ändra 0,1 mm varje gång du klickar.

Etiketten vänster och höger är inte justerade

Om de vänstra och högra sidorna av etiketten inte är inriktade efter att etiketten vikas på mitten, lossa först de fyra fästskruvarna på drivenheten och justera sedan vänster och höger finjusteringsmuttrar enligt etikettens avvikelseriktning och grad. , och lås slutligen de fyra fästskruvarna på drivenheten.

Underhåll av flaggtypetiketter Applikatorutrustning:

Tungt tryck är strängt förbjudet, vänligen håll rent när som helst;
Smörj och underhåll maskinen enligt schemat;
Tillsätt smörjolja till etikettskyltens rörliga läge en gång i månaden
Kontrollera regelbundet om det finns smörjolja i oljekoppen på olje-vattenavskiljaren. Om inte, fyll på i tid.
Kontrollera slitaget på synkronremmen i alla delar av maskinen var tredje månad
