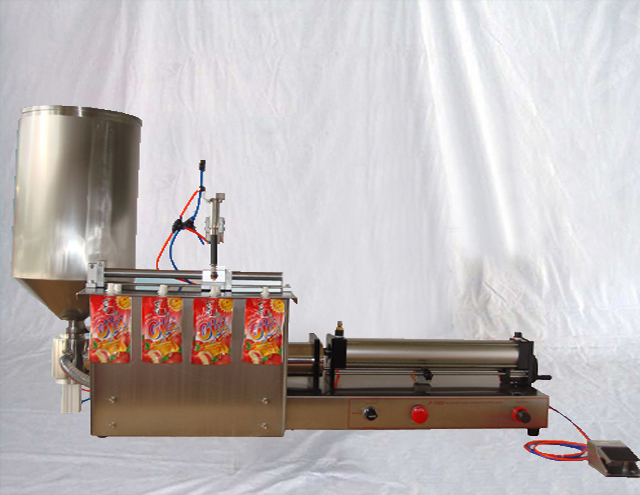

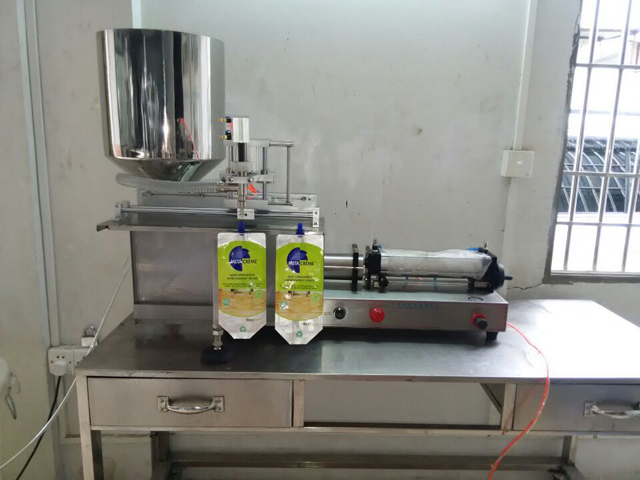

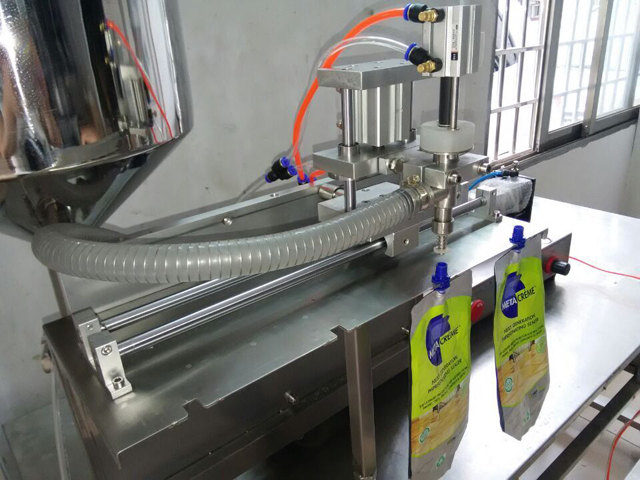

Halvautomatisk pneumatisk pippåse Färdiggjorda påsar fyllningsmaskin

• Modell: VK-SPF
• Spänning: 220/110V 50/60Hz
• Effekt: 27W
• Märktryck: 0,4-0,6 Mpa
• Fyllningshastighet: 20-35 flaskor/min/huvud
• Fyllningsprecision: ≦ ± 1 %
• Fyllningsområde: 100-1000ml
• Övermått: 160cm*44cm*37cm
• Nettovikt: 50 kg;
• Bruttovikt: 65 kg

Denna halvautomatiska påfyllningsmaskin av kolvtyp baserad på referensen till utländska liknande produkter, är en ny design som har lagt till ytterligare funktionalitet. det gör ett enkelt jobb och bekvämt för drift, noggrannhetsfel, justering av påfyllningsvolym, maskinrengöring och underhåll.

Utformningen av denna pneumatiska fyllningsmaskin antar de pneumatiska komponenterna istället för den elektriska styrkretsen, så den är lämplig för användning i miljön med de explosionssäkra kraven.

Val av maskinmodell

Valet av maskinmodell handlar om kraven på maximal fyllnadsvolym.

Grundläggande parameter

• Modell: VK-SPF
• Spänning: 220/110V 50/60Hz
• Effekt: 27W
• Märktryck: 0,4-0,6 Mpa
• Fyllningshastighet: 20-35 flaskor/min/huvud
• Fyllningsprecision: ≦ ± 1 %
• Fyllningsområde: 100-1000ml
• Övermått: 160cm*44cm*37cm
• Nettovikt: 50 kg;
• Bruttovikt: 65 kg

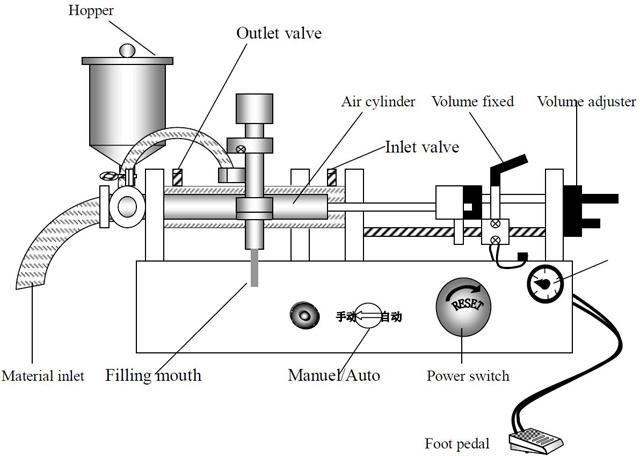

Maskinens arbetsprincip

Trycka och dra av luftcylindern, den driver cylinderkolven i fram- och återgående rörelse, vilket gör att materialcylindern genererar undertrycket.

När cylindern skjuts framåt drar den kolven bakåt och inuti materialcylindern absorberar undertrycket materialet i inloppsröret från materialbehållaren.

När cylindern drar sig tillbaka, den trycker kolven framåt, kommer materialet att absorberas till påfyllningsmynningen från röret, sedan fylls det till de tomma flaskorna. (påfyllningshuvudet öppnas och stängs automatiskt när materialet absorberas in och ut)

Denna påfyllningsmaskin av kolvtyp är en enkel, enkel mekanisk åtgärd för varje fyllning, så den har en hög fyllningsnoggrannhet och stabilitet för standardbehållare.

Funktioner på pneumatisk fyllningsmaskin halvautomatisk

• Maskinen använder tryckluften för att styra, den har hög säkerhet speciellt lämplig för användning under de explosionssäkra kraven.
• Det kommer inte att generera statisk elektricitet och hampa elektricitetsfenomen; maskinen behöver inte ansluta jordledningen.
• På grund av den pneumatiska styrningen och den fasta påfyllningsvolymen är påfyllningsvolymen därför karakteristisk med hög precision, som kan styras inom 0,3 %. (detta är baserat på maximal fyllnadsvolym)
• Vid nödstopp behöver du bara stänga av den pneumatiska strömbrytaren, kolven dras automatiskt tillbaka till startläget och maskinen slutar fyllas.

Inspektions- och driftsekvensen innan maskinen startas

Gör en inspektion innan du startar maskinen, detta kan vara att undvika mekaniska fel eller personskador.

Inspektion och drift:

1. Klämhandtaget fram och bak, klämmer det hårt eller inte?
2. Trepolsklämman på inloppet och utloppet, är den fast eller inte?

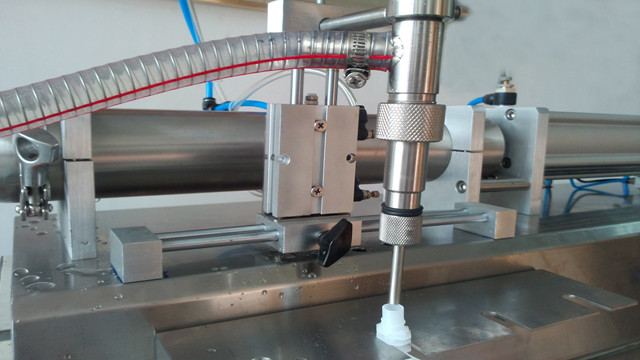

3. Påfyllningshuvudet och dess horisontella, vertikala spak, är det fastklämt?
4. Anslut till luftkompressormaskinen, trycket är mindre än 8㎏/c㎡, tryckjusteringen är cirka 4-5 ㎏/c㎡.
5. Slå på lufttillförselströmbrytaren.

(Obs: det är strängt förbjudet att arbeta länge utan fyllnadsmaterial)

Justering av fyllnadsvolym

Justeringen av fyllnadsvolymen beror på fyllnadsmaterialen, vätska (ml) eller vikt (g), eftersom andelen material är olika, dessutom är mätdata olika. Så för att ställa in önskad precisionsfyllningsvolym, justera volymjusteringen.

Operationsdetaljer:

1. Allmän justering: För en tillfredsställande påfyllningsvolym, vänligen justera justerskruvens gasomkopplare, flytta läget åt vänster eller höger.
2. Använd en mätbägare eller elektronisk våg för att kontrollera att påfyllningsvolymen är korrekt. (obs: fyllmaterialet som absorberas inuti cylindern måste vara fullt)
3. Om det finns något fyllningsfel, justera volymjusteringen, flytta den framåt för att minska påfyllningsvolymen och bakåt ökar volymen.
4. För önskad påfyllningsvolym och precision, vänligen gör upprepade justeringar tills påfyllningsvolymen är standard.

Justering av påfyllningshastighet

Fyllningshastigheten bestäms av följande sex faktorer:

1. Fyllningsmaterialens absorptionshastighet beror på materialets viskositet och längden på det absorberande röret.
2. Fyllningshastigheten beror på diameterstorleken på fyllningshuvudet, ju större diameterstorlek desto snabbare fyllningshastighet.
3. Fyllningsmaterialens skumningsgrad, om skumningsgraden är högre, bör fyllningshastigheten saktas ner.
4. Fyllningsvolym, mer fyllnadsvolym långsammare.
5. Fyllningsvolymprecision, hög noggrannhet och fyllningshastighet bör justeras långsamt.
6. Ventilregulatorn för lufttrycket.

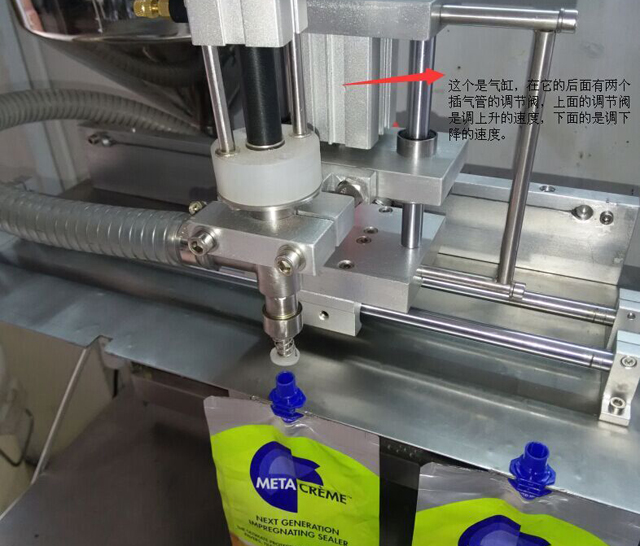

Ventiljusteringsfunktion:

1. Lossa den varvtalsreglerande ventilmuttern
2. Vrid det främre ventilhandtaget medurs, cylinderns hastighet framåt sakta ner, och hastigheten på de material som absorberar kommer att sakta ner.
3. Vrid det främre ventilhandtaget genom att rotera moturs, cylinderns hastighet framåt blir snabbare, också hastigheten på materialen som absorberar kommer att bli snabbare.
4. Vrid bakventilens handtag medurs, hastigheten på cylindern gå framåt sakta ner, även hastigheten på materialen som absorberar kommer att sakta ner.
5. Vrid bakventilens handtag genom att rotera moturs, cylinderns hastighet framåt blir snabbare, också hastigheten på materialen som absorberar kommer att bli snabbare.

Justering av fyllningsnoggrannhet

Anledningen till att maskinen har påfyllningsfelet är för att den har så många påverkande faktorer, som påfyllningsvolym, påfyllningshastighet och ventilomkopplarens hastighet. Ventilomkopplarens hastighet påverkas av fyllnadsmaterialens viskositet, den högre viskositeten samt den lägre hastigheten. Justeringen är enkel genom att justera huvudventilens fjädertryck, och hastigheten kommer att accelereras med mer och mer tryck.

Justeringarna av fjädertrycket för mätning och fyllning beror på operatörens personalerfarenhet.

Maskinrengöring och underhåll

Innan du rengör påfyllningsmaskinen bör den rengöra materialen inuti maskinen och sedan hälla den mjuka rengöringsvätskan i materialbehållaren; Det rekommenderas att använda det varma vattnet och vid behov kan tvålvatten, alkohol eller annan rengöringsvätska väljas. När du gör rengöringen, se till att det inte finns något läckage från brickorna på fyllningsdelarna. Slå på maskinen, låt maskinen fyllas på ett cirkulerat sätt tills rengöringen är klar. Rengöringsdelarna inkluderar cylinderkolv, kolvhuvud, brickor, envägsventil, påfyllningshuvud och materialbehållare etc. Om det finns en skadad för alla tätningsbrickor bör den bytas ut.

Varning

Innan rengöringsjobbet, se till att tryckluften är avstängd.

Det är förbjudet att använda organiska lösningsmedel för rengöringen, såsom bensin, bensen, eten, natriumhypoklorit etc.

Efter att rengöringsjobbet är klart, vänta och se till att alla rengöringsdelar är torra utan vatten och främmande föremål i skarvar och rör, installera sedan maskinen.

Lösningar för de vanliga problemen

Fyllningsmaterialets tillämpliga omfattning

• Vatten honungsyoghurt
• Fruktjuice baddagg växelolja
• Flytande kaffebläck ögonskuggsvätska
• Te schampo lim
• Mat / pigment handdesinfektion Kall kräm
• Mjölkkräm flytande tvål
• Sirap matolja
